Guia Listas de materiais - BOM ou Lista de Corte de Soldagem

Use a guia Lista de materiais para ver uma lista de corte ou BOM de soldagem de uma peça de soldagem.

Uma BOM de soldagem lista os componentes da peça de soldagem e seus comprimento totais. Uma lista de corte contém os comprimentos de corte e as quantidades de cada componente.

Você pode modificar as listas de corte ou BOMs de soldagem, mas não pode salvá-as como BOMs nomeadas. As listas de corte e BOMs de soldagem podem ser abertas como arquivos .csv.

Para exibir uma lista de corte ou uma BOM de soldagem:

Selecione uma peça multicorpos. Na guia Lista de materiais, para BOM, selecione Lista de corte de soldagem ou BOM de soldagem .

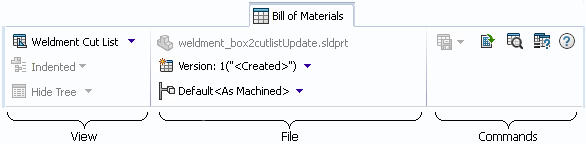

O layout da barra de ferramentas Lista de materiais para BOMs de soldagem e das listas de corte de soldagem é o mesmo:

BOM_UI_Weldment_cutlist

Exibir

Lista de materiais (BOM) O tipo de BOM selecionado, Lista de corte de soldagem ou Lista de corte de soldagem .

Arquivo

Origem (somente para leitura) O nome do arquivo da peça de soldagem.
versão do arquivo A versão do arquivo.
Configuração O nome de uma configuração.

Comandos

Esses comandos estão disponíveis para listas de corte e BOMs de soldagem.
BOM_UI_Open_as_CSV_file Abrir como arquivo CSV Abre a BOM no Excel como um arquivo delimitado por vírgulas.
Pesquisar Pesquisa uma string de texto na BOM.
Comparar Altera o layout da guia Lista de materiais para que você possa selecionar uma segunda BOM para comparar.
Ajuda Abre a Ajuda sensível ao contexto.

Propriedades da tabela de BOM

As colunas e a formatação das listas de corte e das BOMs de soldagem são definidas em templates de BOM criados por administradores de SOLIDWORKS PDM.
