Lista de materiais

A guia Lista de materiais mostra a BOM do item, que corresponde à estrutura do item, e as BOMs nomeadas do item selecionado.

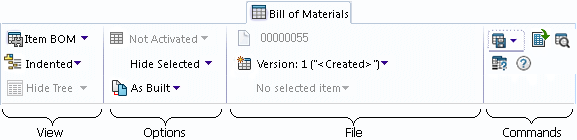

Para obter detalhes, consulte Listas de materiais. A imagem abaixo mostra a guia Lista de materiais de um item. Você pode também ver outros tipos de BOM na guia Lista de materiais; consulte Ajuda do File Explorer do SOLIDWORKS PDM .

A lista é gerada a partir do banco de dados do vault e não reflete as alterações locais que não foram verificadas.

BOM_UI_Items

Exibir

Flyout Lista de materiais (BOM) Selecione um template de BOM de item (BOM de item por padrão) ou BOM nomeada. O template define as colunas da BOM. Os templates de BOM são gerenciados pela ferramenta de Administração.
Flyout Vista de BOM Seleciona como o conteúdo da BOM deve ser exibido.
  • Recuada exibe todos os itens em uma visualização hierárquica.
  • Somente peças exibe somente os itens, sem os itens-filhos, em uma exibição simples. As quantidades dos itens referidos por mais de um item-pai são acumuladas.
  • Somente nível superior exibe somente os itens de nível superior.
Flyout Vista de árvore Não tem suporte para BOMs de itens.

Para BOMs calculadas, alterna a exibição do painel de árvore da BOM.

Opções

BOM_UI_Not_Activated_control Ativação Selecione para tornar visível a BOM na vista Lista de materiais.
BOM_UI_Show_selected_control Arquivo selecionado Mostra ou oculta o arquivo de nível superior selecionado na lista de arquivos de BOM.
BOM_UI_As_Built_control Versão de referência Indica se as versões dos componentes exibidas são as versões de quando a montagem foi criada ou as versões mais recentes dos componentes.

File

Arquivo de origem (Somente leitura) Para BOMs de item, o ID do item.

Para BOMs calculadas, o nome do arquivo da montagem ou do desenho.
versão do arquivo Para BOMs de item, selecione a versão do item para a qual exibir a BOM. Para BOMs nomeadas, exibe a versão do item associada.
Nas BOMs nomeadas, se o ícone Atualizar versão da origem no final do campo de texto aparecer como , existirá uma versão mais recente do item de origem e você poderá atualizar os dados a BOM nomeada de acordo. Se ele aparecer como , a BOM nomeada será baseada na versão mais recente do item.

Para BOMs calculadas, permite selecionar a versão do arquivo de origem para a qual a BOM deve ser exibida.
Configuração Não tem suporte para BOMs de itens.

Para BOMs calculadas, permite selecionar a configuração do arquivo de origem para a qual a BOM deve ser exibida.

Comandos

Flyout Salvar Selecione um dos seguintes procedimentos:
  • Salvar - Salva a BOM.
  • Salvar como arquivo CSV - Cria um arquivo no formato de valores separados por vírgula (CSV).
  • Salvar como BOM - Cria uma BOM nomeada.
BOM_UI_Open_as_CSV_file Abrir como arquivo CSV Abre a BOM como um arquivo CSV no Excel.
Pesquisa Pesquisa uma string de texto na BOM.
Comparação com Altera o layout da guia Lista de materiais para que você possa selecionar uma segunda BOM para comparar.
BOM_UI_Switch_View Alternar vista Não tem suporte para BOMs de itens.

Disponível quando a pasta contém BOMs ativadas ou nomeadas.

Permite alternar para a vista de BOM, onde a seção superior do painel direito lista BOMs nomeadas e ativadas na pasta.
Filtro BOMs nomeadas somente.

Abre a caixa de diálogo Filtro, onde você pode especificar o conteúdo da BOM a ser exibido.

Números de posição BOMs nomeadas somente.

Abre a caixa de diálogo Números de posição.

Check-out BOMs nomeadas somente.

Faz o check-out da BOM nomeada.

Check-in BOMs nomeadas somente.

Faz o check-in da BOM nomeada.
Help Acessa a Ajuda sensível ao contexto.

Menus de atalho

Clique com o botão direito na lista de BOMs para selecionar um arquivo e exibir os comandos a seguir.

Navegar até em uma nova janela Abre uma nova janela do Explorer com o arquivo que você seleciona no painel superior da nova janela.
Alterar tamanho de visualização em miniatura Altera o tamanho das visualizações em miniatura para Pequena, Média ou Grande. Por padrão, Média está selecionado.
Quando você seleciona o tamanho em uma tabela, SOLIDWORKS PDM define o mesmo tamanho em tabelas e guias aplicáveis. A visualização de miniatura de arquivos que não são do SOLIDWORKS pode não ser clara quando você seleciona Média ou Grande.

Listas de BOMs

As colunas que são exibidas dependem do template de BOM que você selecionou. Seu administrador pode configurar quais colunas são exibidas e quais templates são definidas.
