Exemplo de Definição de um Esquema de Rótulos

Este exemplo demonstra como definir um esquema para um rótulo de tubulação rígida.

1. Siga um destes procedimentos:
   • Clique em Rota > Ferramentas de rota > Routing Library Manager e clique em Gerenciador de Esquemas de Rótulos .
   • No menu Iniciar do Windows, Vá para Ferramentas do SOLIDWORKS versão > SOLIDWORKS versão Routing Library Manager > Gerenciador de Esquemas de rótulos .
2. Para Nome do esquema, digite Example.
3. Clique em Criar esquema.
4. Em Vista de esquema, selecione Exemplo.
5. Em Tipo de esquema de rótulo, selecione Tubulações rígidas, já que esse é um rótulo para uma tubulação rígida.

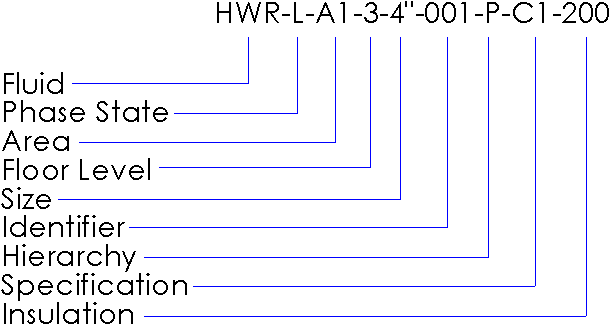

6. Para Inserir um exemplo de rótulo, digite HWR-L-A1-3-4”-001-P-C1-200.
7. Em Definir campos:
   1. Em Nome do campo, selecione Fluido, já que esse é o primeiro subrótulo no rótulo.
   2. Em Delimitador de campo, selecione Caractere específico e insira - (traço) na caixa. Você insere um traço, pois os traços são os delimitadores entre os subrótulos no rótulo.
   3. Verifique se os Dados do campo mostram HWR-. Caso esteja incorreto, verifique se você fez as seleções apropriadas no Delimitador de campo.
8. Clique em Adicionar ao rótulo.
   HWR- é exibido em azul em Valores do campo de rótulo de exemplo e em Vista de esquema.
9. Repita as etapas 7 a 9 para os seguintes subrótulos no rótulo. Defina o Nome do campo como Personalizado e insira um Nome do campo personalizado para Nível de andares e Hierarquia.

   Subrótulo	Nome do campo
   L	Estado de fase
   A1	Área
   3	Nível de andares
   4"	Tamanho
   001	Identificador
   P	Hierarquia
   C1	Especificação
   200	Isolação

10. Clique em Salvar.
