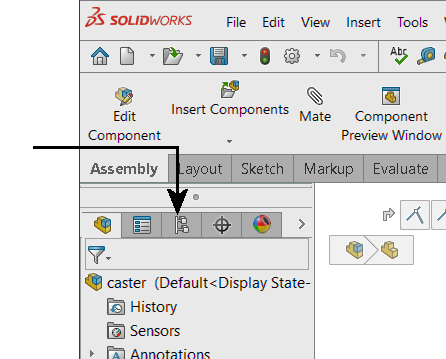

Vistas de configuração Você pode usar as vistas de configuração para criar, selecionar e visualizar várias configurações de peças e montagens em um documento. O ConfigurationManager: A guia Família CAD mostra os modelos que estão atualizados para a 3DEXPERIENCE Platform. A guia ConfigurationManager mostra os modelos que não estão atualizados para a 3DEXPERIENCE Platform. O ConfigurationManager: A guia Família CAD exibe as configurações como produtos físicos e representações. Você pode dividir uma vista de configuração e exibir duas instâncias delas, ou combinar uma vista de configuração com a árvore de projeto do FeatureManager ou um PropertyManager. As vistas de configuração têm uma seção para controlar os estados de exibição. Para acessar uma visualização de configuração, clique na guia ConfigurationManager: Família CAD ou na guia ConfigurationManager na parte superior do Painel do gerenciador. Ícones da Família CAD Objeto da Família CAD Um objeto do qual você pode criar configurações diferentes para a 3DEXPERIENCE Platform. Produto físico Uma configuração com um número de peça que você pode ordenar em uma lista de materiais. Representação Uma configuração secundária de um produto físico que mostra um estado do produto físico. Ícones do ConfigurationManager Montagem ou peça do SOLIDWORKS. Configuração criada manualmente. Configuração criada com uma tabela de projeto. Configuração criada manualmente que tem um estado de explosão ou uma configuração derivada. Configuração criada com uma tabela de projeto e tem um estado de explosão ou uma configuração derivada. A configuração tem um conjunto de dados completo e atualizado. Gera o conjunto de dados completo para a configuração na próxima vez que você salvar. Ícones de configuração compartilhada Tabela de projeto do Excel Aparece quando o modelo contém uma tabela de projeto. Clique com o botão da direita para editar, salvar ou excluir a tabela de projeto. Tabela de configuração Aparece quando o modelo tem duas ou mais configurações. Clique com o botão direito do mouse para modificar a tabela. PropertyManager Aparece quando um PropertyManager personalizado é definido na caixa de diálogo Configuration Publisher. Esses PropertyManagers permitem selecionar a configuração de uma peça ao colocá-la em uma montagem. Clique com o botão direito do mouse para modificar o PropertyManager. Tópico paiConfigurações Gerenciar dados de configuração Configurações manuais Configurações de tabela de projeto Modificar configurações Parâmetros configuráveis Configuration Publisher PropertyManager de Configurar componente para componentes do Toolbox Selecionar Configurações na barra de ferramentas de contexto Estados de exibição em montagens Painel de exibição em montagens Ativar uma configuração Visão geral da interface do usuário Exibir visualizações de configuração Você pode exibir visualizações das configurações de uma peça ou montagem no PropertyManager. Não é necessário abrir a configuração para visualizá-la, o que poupa tempo quando se trabalha com peças e montagens complexas. Para exibir a visualização de uma configuração no PropertyManager: Na guia ConfigurationManager , clique com o botão direito na configuração que deseja visualizar e selecione Exibir visualização. A visualização da configuração aparece no PropertyManager. Se a visualização não aparecer, abra cada configuração e salve o documento em cada uma delas. Na próxima vez que você selecionar Exibir visualização, a visualização será apresentada. Clique na área de gráficos para ocultar a visualização. Personalizar a ordem de classificação de configuração Você pode especificar a ordem na qual as configurações são listadas.Para personalizar a ordem de classificação das configurações: Na guia ConfigurationManager: Família CAD ou na guia ConfigurationManager , clique com o botão direito do mouse na configuração de nível superior e clique em Ordem da árvore. Selecione as opções: Opção Descrição Numérica Classifica por ordem crescente de acordo com o valor alfabético ou numérico. Literal Classifica por ordem alfabética. Manual (Arrastar e Soltar) Arraste as configurações na árvore de configuração. A configuração que você está movendo é inserida imediatamente abaixo do item destacado quando você o solta.Disponível somente na guia ConfigurationManager . Com base na história Classifica pela data de criação da configuração, com a última configuração criada na parte inferior da lista. Tabela de projeto Classifica pela lista de configuração da tabela de projeto.Disponível quando o modelo possui uma tabela de projeto.
Vistas de configuração Você pode usar as vistas de configuração para criar, selecionar e visualizar várias configurações de peças e montagens em um documento. O ConfigurationManager: A guia Família CAD mostra os modelos que estão atualizados para a 3DEXPERIENCE Platform. A guia ConfigurationManager mostra os modelos que não estão atualizados para a 3DEXPERIENCE Platform. O ConfigurationManager: A guia Família CAD exibe as configurações como produtos físicos e representações. Você pode dividir uma vista de configuração e exibir duas instâncias delas, ou combinar uma vista de configuração com a árvore de projeto do FeatureManager ou um PropertyManager. As vistas de configuração têm uma seção para controlar os estados de exibição. Para acessar uma visualização de configuração, clique na guia ConfigurationManager: Família CAD ou na guia ConfigurationManager na parte superior do Painel do gerenciador. Ícones da Família CAD Objeto da Família CAD Um objeto do qual você pode criar configurações diferentes para a 3DEXPERIENCE Platform. Produto físico Uma configuração com um número de peça que você pode ordenar em uma lista de materiais. Representação Uma configuração secundária de um produto físico que mostra um estado do produto físico. Ícones do ConfigurationManager Montagem ou peça do SOLIDWORKS. Configuração criada manualmente. Configuração criada com uma tabela de projeto. Configuração criada manualmente que tem um estado de explosão ou uma configuração derivada. Configuração criada com uma tabela de projeto e tem um estado de explosão ou uma configuração derivada. A configuração tem um conjunto de dados completo e atualizado. Gera o conjunto de dados completo para a configuração na próxima vez que você salvar. Ícones de configuração compartilhada Tabela de projeto do Excel Aparece quando o modelo contém uma tabela de projeto. Clique com o botão da direita para editar, salvar ou excluir a tabela de projeto. Tabela de configuração Aparece quando o modelo tem duas ou mais configurações. Clique com o botão direito do mouse para modificar a tabela. PropertyManager Aparece quando um PropertyManager personalizado é definido na caixa de diálogo Configuration Publisher. Esses PropertyManagers permitem selecionar a configuração de uma peça ao colocá-la em uma montagem. Clique com o botão direito do mouse para modificar o PropertyManager. Tópico paiConfigurações Gerenciar dados de configuração Configurações manuais Configurações de tabela de projeto Modificar configurações Parâmetros configuráveis Configuration Publisher PropertyManager de Configurar componente para componentes do Toolbox Selecionar Configurações na barra de ferramentas de contexto Estados de exibição em montagens Painel de exibição em montagens Ativar uma configuração Visão geral da interface do usuário Exibir visualizações de configuração Você pode exibir visualizações das configurações de uma peça ou montagem no PropertyManager. Não é necessário abrir a configuração para visualizá-la, o que poupa tempo quando se trabalha com peças e montagens complexas. Para exibir a visualização de uma configuração no PropertyManager: Na guia ConfigurationManager , clique com o botão direito na configuração que deseja visualizar e selecione Exibir visualização. A visualização da configuração aparece no PropertyManager. Se a visualização não aparecer, abra cada configuração e salve o documento em cada uma delas. Na próxima vez que você selecionar Exibir visualização, a visualização será apresentada. Clique na área de gráficos para ocultar a visualização. Personalizar a ordem de classificação de configuração Você pode especificar a ordem na qual as configurações são listadas.Para personalizar a ordem de classificação das configurações: Na guia ConfigurationManager: Família CAD ou na guia ConfigurationManager , clique com o botão direito do mouse na configuração de nível superior e clique em Ordem da árvore. Selecione as opções: Opção Descrição Numérica Classifica por ordem crescente de acordo com o valor alfabético ou numérico. Literal Classifica por ordem alfabética. Manual (Arrastar e Soltar) Arraste as configurações na árvore de configuração. A configuração que você está movendo é inserida imediatamente abaixo do item destacado quando você o solta.Disponível somente na guia ConfigurationManager . Com base na história Classifica pela data de criação da configuração, com a última configuração criada na parte inferior da lista. Tabela de projeto Classifica pela lista de configuração da tabela de projeto.Disponível quando o modelo possui uma tabela de projeto.
Exibir visualizações de configuração Você pode exibir visualizações das configurações de uma peça ou montagem no PropertyManager. Não é necessário abrir a configuração para visualizá-la, o que poupa tempo quando se trabalha com peças e montagens complexas. Para exibir a visualização de uma configuração no PropertyManager: Na guia ConfigurationManager , clique com o botão direito na configuração que deseja visualizar e selecione Exibir visualização. A visualização da configuração aparece no PropertyManager. Se a visualização não aparecer, abra cada configuração e salve o documento em cada uma delas. Na próxima vez que você selecionar Exibir visualização, a visualização será apresentada. Clique na área de gráficos para ocultar a visualização.
Personalizar a ordem de classificação de configuração Você pode especificar a ordem na qual as configurações são listadas.Para personalizar a ordem de classificação das configurações: Na guia ConfigurationManager: Família CAD ou na guia ConfigurationManager , clique com o botão direito do mouse na configuração de nível superior e clique em Ordem da árvore. Selecione as opções: Opção Descrição Numérica Classifica por ordem crescente de acordo com o valor alfabético ou numérico. Literal Classifica por ordem alfabética. Manual (Arrastar e Soltar) Arraste as configurações na árvore de configuração. A configuração que você está movendo é inserida imediatamente abaixo do item destacado quando você o solta.Disponível somente na guia ConfigurationManager . Com base na história Classifica pela data de criação da configuração, com a última configuração criada na parte inferior da lista. Tabela de projeto Classifica pela lista de configuração da tabela de projeto.Disponível quando o modelo possui uma tabela de projeto.
