Editar recursos de biblioteca

É possível alterar quais recursos são incluídos como parte de um recurso de biblioteca no documento da peça de recurso de biblioteca (.sldlfp).

Para adicionar outro recurso:

Clique com o botão direito no recurso a ser adicionado e selecione Adicionar à biblioteca.

Para remover um recurso:

Clique com o botão direito no recurso e selecione Remover da biblioteca.

É possível editar um recurso de biblioteca existente e salvá-lo com um novo nome (e a extensão .sldlfp) para criar outros recursos de biblioteca semelhantes.

Ao inserir um recurso de biblioteca em um modelo e receber mensagens de erro, você pode guardar os resultados para visualizar e reparar manualmente os erros.

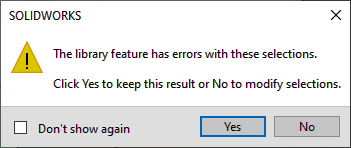

Na mensagem de aviso, clique em Sim para guardar os resultados. Na árvore de projeto do FeatureManager®, você pode reparar manualmente o recurso de biblioteca ou clicar em Desfazer para removê-lo. Se você clicar em Não na mensagem de aviso, no PropertyManager Recurso de biblioteca, poderá modificar as seleções ou clicar em para restaurar a árvore de projeto do FeatureManager sem o recurso de biblioteca.

Depois que o recurso de biblioteca é inserido na peça, é possível editá-lo das seguintes maneiras:
  • Use as mesmas técnicas que usaria para editar qualquer recurso do SOLIDWORKS, como Editar esboço ou Editar recurso.
  • Mova o recurso de biblioteca para um local diferente na peça alvo, movendo as dimensões de localização. Clique duas vezes no ícone do recurso de biblioteca na árvore de projeto do FeatureManager para exibir as dimensões.
Editar Referências Sem referências Notas
Esboço de recurso de biblioteca
  1. Na árvore de projeto do FeatureManager, expanda o recurso de biblioteca.
  2. Clique com o botão direito do mouse no recurso e selecione Editar esboço.
Antes de editar o esboço, clique em Exibir e desmarque Relações de esboço. Isso facilita o uso da ferramenta Dimensão inteligente .
Plano de posicionamento Alterar o plano de posicionamento do recurso de biblioteca pode causar erros que exijam a edição de referências ou do esboço do recurso de biblioteca.
Configurações Clique com o botão direito do mouse no recurso, selecione Editar recurso e, em Configurações, selecione uma configuração diferente.

Quando a configuração referida por um recurso de biblioteca é alterado, a peça da original da biblioteca é carregada, de forma que qualquer modificação feita na peça é incluída com a alteração.
Vincular à peça da biblioteca Clique com o botão direito do mouse no recurso de biblioteca, selecione Editar recurso e, em Configurações, marque ou desmarque a opção Vincular à peça da biblioteca.

Não é possível editar o recurso de biblioteca inserido.

Referências Edite as Referências na pasta Referências do documento do recurso de biblioteca (*.sldlfp).
Dimensões de localização Para exibir as Dimensões de localização, as dimensões devem estar na pasta Dimensões de localização do documento do recurso de biblioteca (*.sldlfp).
Dimensões de tamanho Selecione Substituir valores de dimensão.

Vincular à peça da biblioteca é desmarcado quando Substituir valores de dimensão é selecionado.
