Em modelos de superfície, utilize esta ferramenta para o offset de arestas do modelo e faces em superfícies. A ferramenta adiciona uma entidade de esboço 3D à superfície.
Tipo de offset
Para abrir o PropertyManager Offset na superfície, em um modelo de superfície, clique em Offset na superfície
(barra de ferramentas Esboço) ou em .
| Opção |
Descrição |
| Offset geodésico |
Cria uma distância de offset que é a menor distância possível entre a aresta selecionada e a entidade de offset resultante, tendo em conta a curvatura de suporte. |
| Offset euclidiano |
Cria uma distância de deslocamento linear entre a borda selecionada e a entidade de deslocamento que não inclui a curvatura da superfície. |
Parâmetros
| Opção |
Descrição |
| Distância de deslocamento |
Compensa a entidade de esboço por uma distância especificada. |
| Inverter |
Inverte a direção do offset. |
| Fazer construções de offset |
Converte a entidade de esboço para uma entidade de construção. |
 |

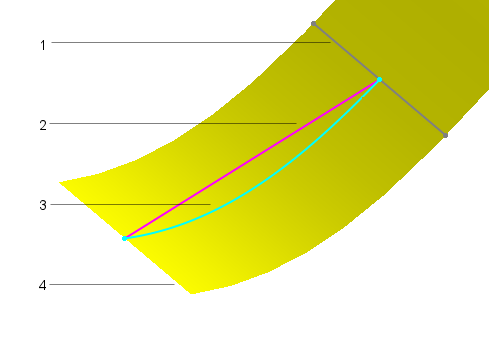

| 1 |
Entidade de esboço de offset |
| 2 |
Distância de deslocamento euclidiano (medida como uma distância linear) |
| 3 |
Distância de deslocamento geodésico (medida ao longo da superfície) |
| 4 |
Aresta selecionada para offset |
