Criando modelos Híbridos

Você pode criar um corpo sólido ou de superfície híbrido que inclui geometria de BREP de malha e geometria de BREP padrão do SOLIDWORKS.

Em muitos casos, a modelagem híbrida pode eliminar a necessidade de converter BREP padrão em BREP de malha, que costumava ser usado para comparar um corpo BREP padrão a um corpo BREP de malha. Com a modelagem híbrida, você pode adicionar geometria BREP padrão diretamente a um corpo BREP de malha.

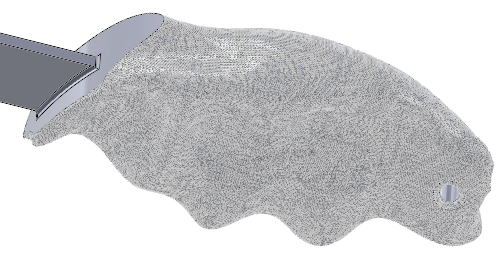

Neste exemplo, você tem uma espada modelo com um cabo feito de argila.

Para criar modelos híbridos:

  1. Molde a grade personalizada em um pedaço de argila e digitalize-a para criar um arquivo .stl.
  2. Importe o arquivo .stl como um corpo gráfico, limpe usando ferramentas de corpo gráfico e converta-o em BREP de malha.
  3. Adicione recursos padrão do BREP do SOLIDWORKS à peça.
    Extrusão de superfície e corte de superfície

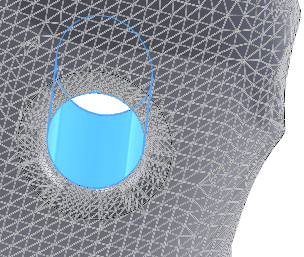

    Extrusão de corte e filete

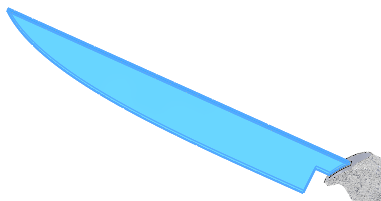

    Extrusão de ressalto
    Como a lâmina é a geometria padrão de BREP do SOLIDWORKS, você pode refiná-la com recursos adicionais. Por exemplo, você pode afiar a lâmina, adicionar uma aresta serrilhada ou adicionar recursos da lâmina traseira. Para as regiões do corpo de malha híbrida que são geometrias padrão do SOLIDWORKS, você pode usar todos os recursos disponíveis para a geometria padrão do SOLIDWORKS. Você tem um subconjunto desses recursos disponíveis para as regiões que incluem a malha BREP e a geometria padrão do SOLIDWORKS BREP.
