Определения торцевого сварного шва

В данном разделе определяются некоторые термины, связанные с соединителем Торцевого сварного шва.

Угловой

Треугольный сварной шов, который соединяет две металлические части под правильным углом.

Все угловые сварные швы, определенные в разделе Торцевой сварной шов в PropertyManager, имеют конфигурацию 450.

Стыковой сварной шов

Сварной шов, применяемый в предварительно выполненном отверстии или канавке между двумя металлическими частями.

Стыковые сварные швы, определенные в разделе Торцевой сварной шов в PropertyManager, могут представлять собой все состыкованные сварные швы (стыковой шов без скоса кромок, условия V, J и U).

Локальная система координат сварного шва

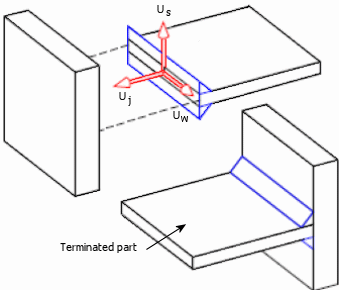

Результаты сварного шва рассчитаны для всех узлов сетки на пересекающихся кромках удаленного элемента. Результаты рассчитаны по отношению к локальной системе координат, установленной для каждого узла, как показано на рисунке.

  • Перпендикуляр к поверхности, Us: Ось перпендикулярна к верхней поверхности оболочки удаленного элемента.
  • Перпендикуляр сварного шва, Uj: Ось перпендикулярна к пересекающимся кромкам оболочки удаленного элемента и ориентирована по направлению от элемента.
  • Ось сварного шва, Uw: Ось направлена параллельно направлению сварного шва. Это направление определяется как Uw = Us x Uj.

Размер сварного шва

Размер соединения, выполненного при помощи стыкового сварного шва(швов). Расстояние от узла до радиуса углового сварного шва (катет сварного шва).

Ширина шва

Минимальное расстояние от узла сварного шва к грани шва (t).

Представление стыкового сварного шва Представление углового сварного шва

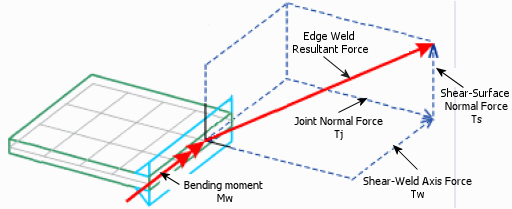

Сила по нормали к шарниру

Компонент силы шва (Tj), действующий нормально к пересекающимся кромкам оболочки удаленного элемента вдоль нормальной оси соединения сварного шва, Uj. Единицы, заданные в силе/единица длины сварного шва.

Сила оси срезанного сварочного шва

Компонент силы шва (Tw), действующий параллельно к сварному шву вдоль локальной оси сварного шва Uw. Единицы, заданные в силе/единица длины сварного шва.

Нормаль поверхности сдвига

Компонент силы шва (Ts), действующий вдоль локальной нормальной оси поверхности Us. Единицы, заданные в силе/единица длины сварного шва.

Изгибающий момент

Момент (Mw), действующий вдоль локальной оси сварного шва Uw. Единицы, заданные в моментах / единица длины сварного шва.
