Отсечь/Удлинить PropertyManager

Чтобы открыть окно Отсчеь/Удлинить PropertyManager:

Нажмите Отсечь/удлинить (панель инструментов "Сварные детали") или выберите Вставка > Сварные детали > Отсечь/удлинить.

Тип угла

Выберите один из следующих типов угла:

Граничное отсечение
Граничное - Кромка под углом
Граничное - Стыковое соединение1
Граничное - Стыковое соединение2

Обрезаемое тело

Для типов угла Граничное отсечение, Граничное - Стыковое соединение1 и Граничное - Стыковое соединение2 выберите одно тело для отсечения.

Для угла типа Граничное отсечение выберите одно или несколько тел для отсечения.

Разрешить удлинение Если сегмент не встречается с границей отсечения, удлините сегмент до этой границы.

Граница отсечения

Выберите тип границы отсечения (только для угла типа Граничное отсечение).

  Грань/Плоскость Используйте плоскую грань в качестве границы отсечения.
  Тела Используйте тело в качестве границы отсечения.

Выбор элемента Грань/плоскость в качестве Границы отсечения обычно более эффективен и обеспечивает более быстрое отображение. Выберите Тела только при отсечении по отношению к неплоским объектам, таким как круглая труба или ступенчатая поверхность.
  Грань/тела Для углов типа Граничное отсечение, Стыковое соединение1 и Стыковое соединение2 выберите смежный сегмент для обрезки.

Для угла типа Граничное отсечение выберите одну или несколько соседних поверхностей или тел для отсечения. При выборе элемента Грань/плоскость в качестве границы отсечения выберите Сохранить или Отменить, чтобы выбрать сегменты, которые требуется сохранить.



  Предварительный просмотр Выберите этот параметр для предварительного просмотра элементов отсечения в графической области. Для наилучшей производительности отключите этот параметр для сложных структур до тех пор, пока не будут выбраны все элементы для отсечения.
  Разрешить удлинение Выберите, чтобы удлинить или обрезать структурные элементы. Очистите, чтобы разрешить только отсечение. Когда используется этот параметр, внимательно выполняйте предварительный просмотр, чтобы убедиться в правильности результатов.
Простой вырез между телами Выравнивает элемент конструкции по первой контактной грани (полезно для производства).
Перекрывающий вырез между телами Отсекает элемент конструкции по телу контакта.
  Зазор сварки Выберите этот параметр, затем выберите Зазор сварного шва dim_gap_g.png для обеспечения места для сварного шва. Зазор сокращает длину отсеченного элемента, но общая длина структуры сохраняется.

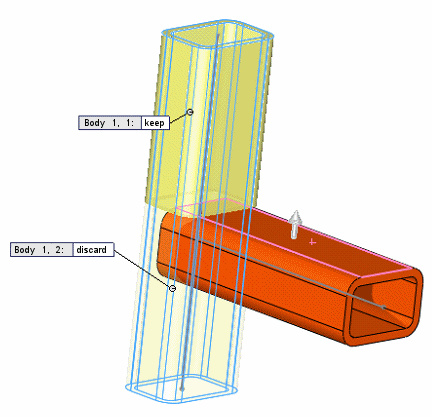

  Условные обозначения Если граница отсечения пересекается с элементом, который следует отсечь, рядом с отсеченными сегментами появляются условные обозначения с идентификацией тел и переключателем для сохранения или удаления сегмента.
Биссектриса угла Разделяет пополам угол, если сегменты торцевых угловых скосов имеют разные размеры.
Заподлицо Обеспечивает сопряжение концов друг с другом, если сегменты торцевого углового укола имеют одинаковый размер.
Обрезка с плоскостью или гранью и сохранение всех сегментов обрезает сегменты. При отмене любого из сегментов остальные смежные сегменты объединяются.
