PropertyManager Ребро-кромка

Чтобы отобразить окно PropertyManager, выполните указанные ниже действия.

В детали из листового металла нажмите Ребро-кромка (панель инструментов "Листовой металл").

Некоторые поля, которые предусматривают ввод цифровых значений, позволяют создавать уравнение посредством ввода знака равно (=) и выбора глобальных переменных, функций и свойств файла в раскрывающемся списке. См. Ввод уравнений напрямую.

Настройки кромки

Кромка Выбирает кромки в графической области.
Чтобы объединить тела в многотельную деталь из листового металла, выберите только одну кромку.
  Профиль ребра-кромки Редактирует эскиз профиля.
  Использовать радиус по умолчанию Можно включить или отключить.
  Использовать таблицу размеров (Параметр доступен, только если таблица размеров листового металла выбрана для детали) Включите или отключите.
Радиус сгиба Задается значение, если отключены параметры Использовать радиус по умолчанию и Использовать таблицу размеров.
Расстояние зазора Задайте значение.

Угол

Угол кромки Задайте значение. При выборе параметра До кромки и объединить для Длины фланца , чтобы объединить два тела в многотельную деталь, угол блокируется. Выберите , чтобы разблокировать и изменить угол.
Выбрать грань Выберите грань для установки параллельных и перпендикулярных отношений для Угла кромки.
  Перпендикулярно к грани Устанавливает ребро-кромку перпендикулярно грани в параметре Выбрать грань.
  Параллельно грани Устанавливает ребро-кромку параллельно грани в параметре Выбрать грань.

Длина фланца

Граничное условие - длина Выберите один из указанных ниже вариантов.

На заданное расстояние

Создает ребро-кромку на основе указанных Вами Длины и Направления.

  • Длина.
  • Реверс направления . Изменяет направление ребра-кромки.

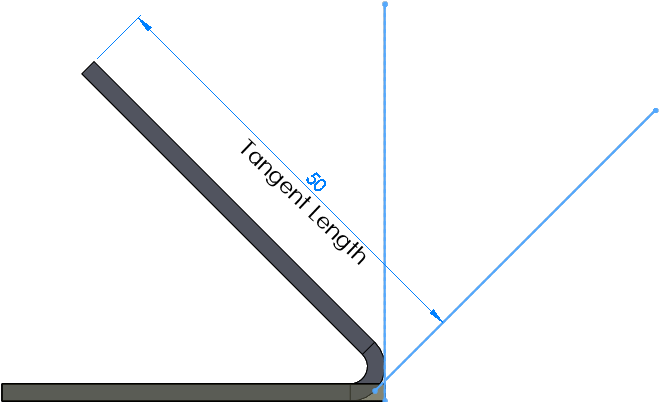

  • Внешняя виртуальная резкость , Внутренняя виртуальная резкость , Сгиб по касательной . Указывает исходную точку для измерения. Виртуальная резкость создает точку эскиза в точке виртуального пересечения двух объектов эскиза (см. Создание виртуальной резкости). Параметр Сгиб по касательной действителен для сгибов, превышающих 90º. Он позволяет использовать касательную длину фланца в качестве основы расчета длины. Можно ввести значение длины по касательной без использования дополнительных расчетов.

До вершины

Создает ребро-кромку до Вершины , выбранной в графической области. Можно создать ребро-кромку, которая перпендикулярна плоскости фланца или параллельна базовому фланцу.

Перпендикулярно плоскости фланца

Выбранная вершина совпадает с конечной гранью ребра-кромки.

Параллельно базовому фланцу

Выбранная вершина проходит через плоскость, параллельную грани фланца основания.

Перпендикулярно плоскости фланца. Красная вершина совпадает с конечной гранью ребра-кромки. (Линия эскиза отображается для ясности.)
Параллельно базовому фланцу. Красная вершина проходит через плоскость, параллельную грани фланца основания. (Линия эскиза отображается для ясности.)

До кромки и объединить

В многотельной детали объединяет выбранную кромку с параллельной кромкой другого тела. Выберите до кромки ссылки на втором теле.

Внешняя виртуальная резкость , Внутренняя виртуальная резкость

Указывает исходную точку для измерения.

Выберите кромку ссылки

Фланец разной длины Создание фланцев различной длины.
Параметр Длина можно указать в PropertyManager или в графической области.

Расположение фланца

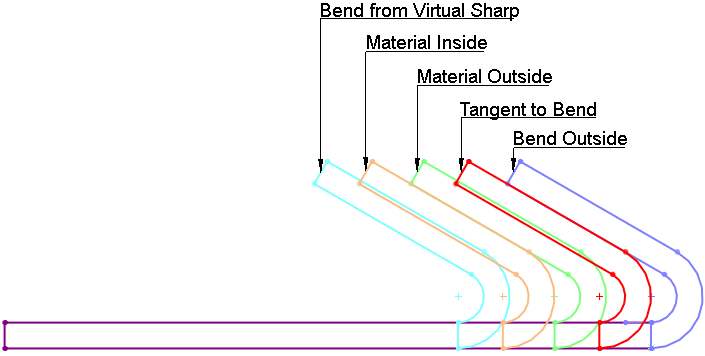

  Расположение сгиба Выберите один из указанных ниже вариантов.

Материал внутри

Материалом наружу

Сгиб наружу

Сгиб с виртуальной резкостью

По касательной к сгибу

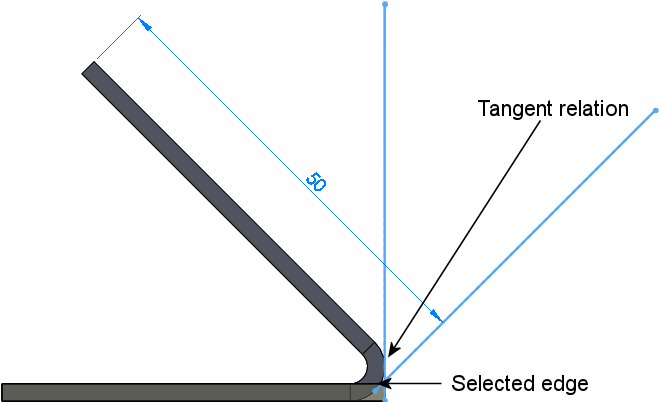

Действителен для всех параметров длины фланца и для сгибов больше 90º. Расположение фланца всегда будет касательным по отношению к боковой грани, примыкающей к выбранной кромке, и всегда будет поддерживаться точная длина фланца.

  Отсечь боковые сгибы Удаляет лишний материал из соседних сгибов. Дополнительный материал появляется, когда один из сгибов кромки касается существующего сгиба под углом. Разрез, отсекающий соседние сгибы, рассчитывается автоматически и не доступен для редактирования.
Данное изображение является предварительным просмотром элемента "Ребро-кромка". Область сгиба, отображенная синим цветом, касается сгиба ребра-кромки в форме буквы L.
Результат при отключенном параметре Отсечь боковые сгибы. Результат при включенном параметре Отсечь боковые сгибы.
  Смещение Выберите для смещения фланца от тела листового металла
  Сместить граничное условие Выберите элемент для Граничного условия – смещения .
Реверс направления Изменяет направление смещения.
Расстояние смещения Задается значение.

Допуск сгиба пользователя

Выберите для установки Типа допуска сгиба и ввода значения для Допуска сгиба.

Тип снятие напряжения пользователя

Чтобы добавить вырезы для снятия напряжения, выберите параметр Тип снятия напряжения пользователя , а затем выберите тип снятия напряжения выреза.

Если Тип снятия напряжения является:
  • Прямоугольный или Округленный и выбирается параметр Использовать пропорцию смещения, установите значение для параметра Пропорция.
  • Прямоугольный или Округленный (Форма стадиона), и вы очистили параметр Использовать пропорции снятия напряжения, укажите значение для параметров Ширина снятия напряжения и Глубина снятия напряжения .
  • Разрыв выберите Разорвать или Удлинить .
