Примеры управления сложным углом

В этом разделе показаны примеры сложных углов с различными порядками отсечения.

В следующих примерах числа на элементах представляют порядки отсечения:

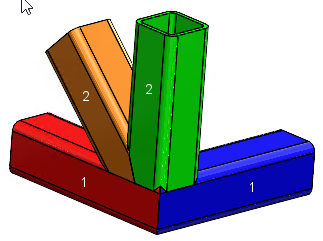

  • Порядок отсечения=1

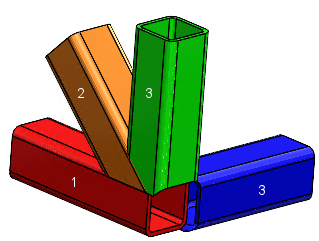

  • Порядок отсечения=1
  • Порядок отсечения=2
  • Порядок отсечения=2

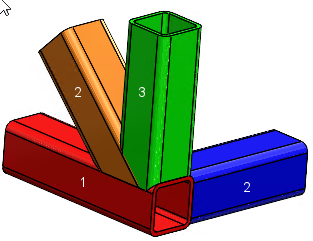

  • Порядок отсечения=1
  • Порядок отсечения=2
  • Порядок отсечения=2
  • Порядок отсечения=3
  • Порядок отсечения=1
  • Порядок отсечения=2
  • Порядок отсечения=3
  • Порядок отсечения=4

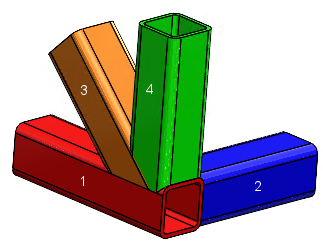

  • Порядок отсечения=1
  • Порядок отсечения=2
  • Порядок отсечения=3
  • Порядок отсечения=3

Тип отсечения. Отсечение тела

В окне PropertyManager Сложный угол при выборе элемента с типом Отсечение тела и значением параметра Порядок отсечения 1 элемент действует как инструмент отсечения.

В следующем примере элемент 2 действует как инструмент отсечения. В следующей таблице представлены условные обозначения элементов.
Условное обозначение Описание
1 Элемент1: Отсечение тела, порядок отсечения 2
2 Элемент4: Отсечение тела, порядок отсечения 3
3 Элемент2: Отсечение тела, порядок отсечения 1
4 Элемент3: Отсечение тела, порядок отсечения 2

Тип отсечения. Отсечение плоскости

В окне PropertyManager Сложный угол при выборе элемента с типом Отсечение плоскости элемент подвергается отсечению с помощью сочетания элементов отсечения тела.

Элементы с типом Отсечение плоскости подвергаются отсечению на основе следующих параметров.
  • Порядок отсечения элемента
  • Порядок отсечения и тип отсечения остальных элементов отсечения
В следующем примере элемент 4 подвергается отсечению с помощью сочетания элементов 1, 2 и 3. В следующей таблице представлены условные обозначения элементов.
Условное обозначение Описание
1 Элемент1: Отсечение плоскости, порядок отсечения 1
2 Элемент4: Отсечение плоскости, порядок отсечения 2
3 Элемент2: Отсечение тела, порядок отсечения 1
4 Элемент3: Отсечение тела, порядок отсечения 2
Окно PropertyManager "Сложный угол" с отсечением плоскости по ближней точке Отсечение плоскости по ближней точке
Окно PropertyManager "Сложный угол" с отсечением плоскости по дальней точке Отсечение плоскости по дальней точке
