Элемент Выступы и прорези создает выступы для одного тела и прорези (отверстий) на другом теле для фиксации двух тел. Можно указать, как будут выглядеть выступы и прорези и как они будут распределяться вдоль выбранных объектов.
Выступы и прорези упрощают сварку деталей вместе и сводят к минимуму требования для построения сложных опорных креплений, так как можно соединить несколько деталей из листового металла. Этот элемент доступен во всех деталях. Ее можно использовать в однотельных объектах, многотельных объектах и деталях в контексте сборки.
После выбора кромки выступа в детали из листового металла программа SOLIDWORKS автоматически выбирает грань прорези, перпендикулярную кромке, для оптимизации процесса. Для деталей, не являющихся деталями из листового металла, необходимо самостоятельно выбрать соответствующую грань для прорезей. Кромки должны быть линейными, грани могут быть плоскими или цилиндрическими, но на кромки и грани не обязательно должны соприкасаться. Если грани цилиндрические, может быть только одно тело. Несколько тел не поддерживаются.
Если имеются непересекающиеся области двух тел, элемент выступа и прорези применяется только к пересекающимся областям.
 |
 |

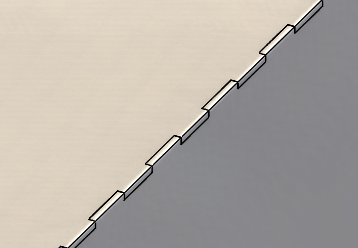

| Элемент Выступы и прорези |
Увеличенное изображение |
