Применение обработки углов в окне PropertyManager "Управление углами"

Можно применить обработки углов вручную или автоматически.

Чтобы применить обработку углов, выполните следующие действия.

  1. Откройте деталь и нажмите Структурная система > Основной элемент.
  2. Создайте основные элементы и выйдите из режима "Структурная система".

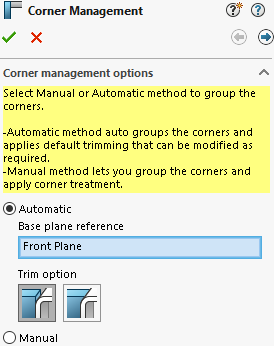

  3. В окне PropertyManager укажите параметр.
    • Автоматически. Группирует похожие углы и применяет обработку углов.
    • Вручную. Позволяет сгруппировать похожие углы и применить обработку углов.
  4. Выберите Автоматический.
    Создайте основные элементы и выйдите из режима "Структурная система". При необходимости после этого можно изменить ссылку на основную плоскость, группы и обработку углов.
  5. Укажите Метод отсечения.
  6. Нажмите кнопку Далее , чтобы продолжить обработку углов.
  7. Необязательно: Выберите Вручную) и нажмите , чтобы применить обработку углов.
