Можно использовать соединители-шпильки для моделирования поведения шпилек в сборке без моделирования фактической геометрии шпилек.
Сборка состоит из нескольких деталей, соединенных между собой шпильками, болтами, винтами или пружинами. Примеры сборок с шпильками включают переносные компьютеры, ножничные подъемники, плоскогубцы и исполнительные механизмы. Для моделирования таких сборок, как правило, необходимо создать каждую геометрию шпильки и применить условия контакта между шпильками и их контактными гранями. Это дорогостоящий вычислительный подход.
В областях применения, где необходимо знать влияние шпилек на соседние детали, а не распределение напряжения самих шпилек, используйте соединители-шпильки для моделирования поведения шпилек.
Можно определить отдельный соединитель-шпильку, прикрепленный к нескольким коаксиальным цилиндрическим граням или кромки оболочки (максимум десять).
В окне PropertyManager Соединитель-шпилька для раздела Цилиндрические грани/кромки
выберите все цилиндрические грани (или кромки), которые прикреплены к соединителю (максимум десять). Выбранные цилиндрические грани или круговые кромки могут принадлежать одному или нескольким телам.
Когда используются соединители-шпильки
|
Определите один соединитель-шпильку, который действует как шарнир для соединения трех пластин. |
 |

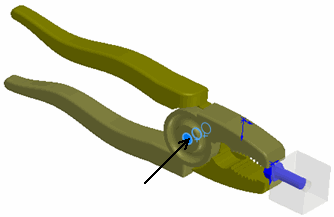

Определите соединитель-шпильку для соединения двух цилиндрических граней, которые вращаются относительно друг друга. Необходимо дать цилиндрическим граням возможность вращаться по шпильке, но предотвратить их осевое движение по отношению друг к другу. |
 |

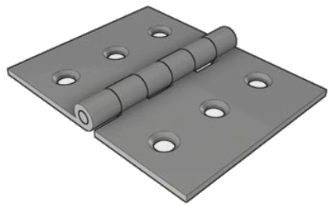

Определите один соединитель-шпильку для подключения шести цилиндров шарнирной пластины. |
 |
Определите шпильку для соединения двух вращающихся деталей. Один соединитель-шпилька крепится к четырем цилиндрическим граням. |
