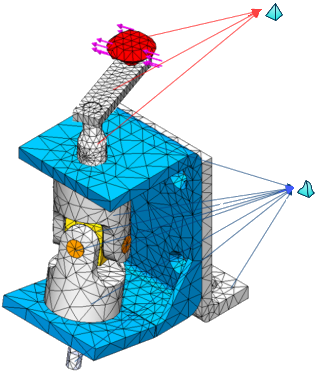

| Качество сетки |
Установите значение Черновое или Высокое. Для линейных статических и частотных исследований, а также исследований потери устойчивости можно назначить как Черновое, так и Высокое качество для твердотельных элементов в одном определении сетки. У сетки низкого качества нет средних узлов. Используйте сетку чернового качества для быстрой оценки и в твердотельных моделях, где эффекты изгиба невелики. Используйте сетку высокого качества в большинстве случаев, особенно для моделей с изогнутой формой.
|
| Стандартный построитель сетки |
Использует алгоритм создания сетки Voronoi-Delaunay для последующих операций создания сетки. |
| Построитель сетки На основе кривизны |
Создает автоматически больше элементов в области более высокой кривизны, не требуется управление сеткой. Поддерживает многопоточное создание сетки для документов сборок и многотельных деталей. |
| Построитель сетки На основе смешанной кривизны |
Автоматически адаптирует размер элемента к локальной кривизне геометрии для создания плавного массива сетки. В некоторых случаях построитель сетки на основе смешанной кривизны позволяет решить проблему сбоя сетки, поскольку создает сетку на твердом теле с элементами более высокого качества (меньший коэффициент Якобиана и соотношение сторон), чем стандартный построитель сетки или построитель сетки на основе кривизны.
Поддержка многоядерной обработки для лицензий SOLIDWORKS Simulation Professional и SOLIDWORKS Simulation Premium.
Построитель сетки на основе смешанной кривизны — это построитель сетки по умолчанию для новых исследований Simulation.
|
| Точки Якобиана |
Когда Качество сетки установлено на Высокое, устанавливает множество точек, используемых для контроля уровня искажения тетраэдральных элементов высокого порядка. Для оболочек высокого порядка проверка коэффициента Якобиана использует 6 точек, расположенных на узлах.
|
| Автоматический переход |
Автоматически применяет параметры управления сеткой к малым элементам, деталям, отверстиям и скруглениям.
Отключите Автоматический переход перед созданием сетки больших моделей с многочисленными малыми элементами и деталями, чтобы избежать образования нежелательно большого количества элементов.
|
| Автоматические попытки для твердых тел |
Предлагает построителю сетки автоматически попытаться повторно создать сетку модели с использованием меньшего глобального размера элемента. Вы контролируете максимально допустимое число попыток и коэффициент, на который каждый раз уменьшаются глобальный размер элемента и допуск. |
| Заново создать независимую сетку из неудавшихся деталей |
Simulation повторно создает сетку для твердых деталей, для которых не удалось создать сетку без применения общих узлов в соответствующих границах.
|
