Дополнение 3DEXPERIENCE (Design with SOLIDWORKS) интегрирует облачные возможности 3DEXPERIENCE непосредственно с интерфейсом Routing, что расширяет функционал управления компонентами и сборками маршрута.
С помощью Routing Library Manager можно выполнять следующие действия.
| Выступ |
Задача |

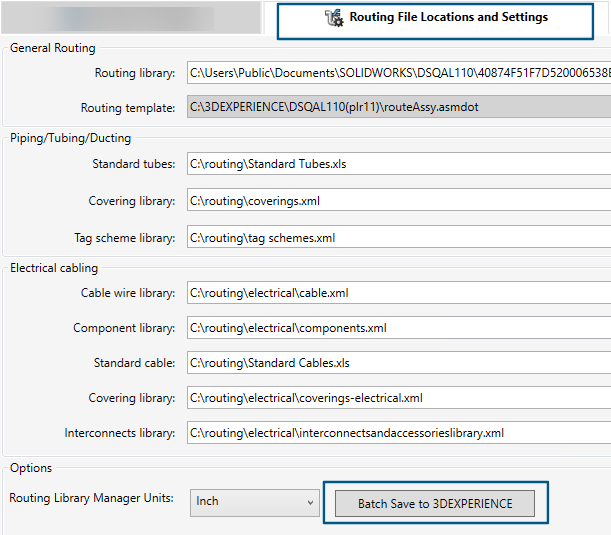

| Местоположение файлов маршрутов и настройки |
- Пакетная загрузка библиотеки компонентов маршрута с локального компьютера в 3DEXPERIENCE Platform. Выберите Пакетное сохранения в 3DEXPERIENCE.
В 3DEXPERIENCE Platform можно сохранять только файлы SOLIDWORKS с помощью пакетной загрузки.
- Пакетное скачивание библиотеки компонентов маршрута из 3DEXPERIENCE Platform.
- В диалоговом окне Шаблон маршрута нажмите Обзор, чтобы перейти к папке. В диалоговом окне нажмите Выбрать в 3DEXPERIENCE.
|
| Мастер Библиотеки компонентов |
Создание новых или изменение существующих компонентов в библиотеке на локальном компьютере или в 3DEXPERIENCE Platform. |
| Мастер компонентов маршрута. |
Сохраните определенный компонент на локальном компьютере или в 3DEXPERIENCE Platform. |
| Библиотека трубопровода и тюбинга |
Доступ ко всем конфигурациям компонентов, Загруженным или Не загруженным в 3DEXPERIENCE Platform, с помощью параметра Состояние компонента. |
Кроме того, в интерфейсе SOLIDWORKS Routing дополнение 3DEXPERIENCE позволяет просматривать и открывать сборки и компоненты маршрута с платформы в нескольких ключевых областях, включая следующие.
- Окно PropertyManager "Свойства маршрута" для настройки таких деталей, как трубы и колена.
- Инструмент выбора Из/в для вставки компонентов.
- Инструменты Использовать маршрут повторно.
- Параметры Добавить сращивание и Редактировать сращивание.
Эта функция оптимизирует рабочие процессы путем управления как локальными, так и облачными компонентами в Routing, обеспечивая повышенный уровень контроля и гибкости.
