Диалоговое окно "Помощник по подготовке файлов"

Можно использовать Помощника по подготовке файлов для оценки файлов на наличие распространенных проблем перед сохранением файлов в 3DEXPERIENCE Platform.

SOLIDWORKS предоставляет информацию о распространенных проблемах модели, таких как повторяющиеся имена файлов, отсутствующие ссылки на файлы и отсутствующие ссылки на конфигурации.

Данная информация относится к SOLIDWORKS, если включено приложение Design with SOLIDWORKS.

Чтобы оценить файлы SOLIDWORKS с помощью помощника по подготовке файлов, выполните следующие действия.

  1. В SOLIDWORKS выберите Инструменты > Помощник по подготовке файлов.
  2. В диалоговом окне нажмите Добавить папку.
  3. В диалоговом окне Перейти к папке выберите папку и нажмите OK.
  4. В разделе Резервное копирование и журналы выполните следующее.
    • Выберите папку, в которой нужно создать резервную копию

      Сохраняет копию измененных файлов в резервной папке.

    • Выберите папку, в которой нужно создать файлы журналов

      Сохраняет файлы журнала и файл результатов анализа HTML, созданный при оценке.

  5. В разделе Параметры выберите элементы для оценки:
    Заменить пробелы в начале/конце имен файлов на "_" Заменяет пробелы в начале или конце имени файла символом подчеркивания "_".
    Определить повторяющиеся файлы и запросить объединение Выполняет поиск повторяющихся файлов.

    При обнаружении повторяющихся файлов открывается диалоговое окно Объединить дубликаты.

    Выберите параметр:

    • Совпадение по имени файла

      Проверяет наличие идентичных имен файлов.

    • Совпадение по имени файла и именам конфигураций

      Проверяет наличие идентичных имен файлов, имен конфигураций и количества конфигураций.

    • Совпадение по имени файла и временной метке создания файла

      Проверяет наличие идентичных имен файлов и временных меток создания файлов.
    Удлинить имена файлов как минимум на три символа Добавляет подчеркивание "_" к имени файла, если оно содержит только один или два символа.

    Для индексирования файла в 3DSearch требуется не менее трех символов в имени файла.
    Определить ссылки 3DInterconnect Определяет файлы, имеющие ссылки 3DInterconnect, и выводит список файлов в файле журнала.

    Изменения в файлы SOLIDWORKS не вносятся.
    Определить отсутствующие ссылки файлов Определяет отсутствующие ссылки на файлы и отображает сведения в файле журнала.

    Изменения в файлы SOLIDWORKS не вносятся.

    Если файлы перемещаются после последнего сохранения модели, для перемещенных файлов создаются предупреждения об отсутствующих файлах.
    Определить отсутствующие ссылки конфигураций Определяет отсутствующие ссылки на конфигурации и отображает сведения в файле журнала.

    Изменения в файлы SOLIDWORKS не вносятся.
    Обнаружение устаревших данных конфигурации Содержит информацию об устаревших конфигурациях. Это может произойти, если удалить конфигурацию и не перестроить модель. Перестройте документы перед их сохранением в 3DEXPERIENCE Platform.
    Обнаружение файлов, не обновленных для совместимости с 3DEXPERIENCE Запускает проверку совместимости выбранных файлов, которая проверяет, обновлены ли файлы в новом 3DEXPERIENCE ConfigurationManager

    Чтобы автоматически обновить файлы для совместимости с 3DEXPERIENCE, выберите Инструменты > Параметры > Параметры системы > Интеграция 3DEXPERIENCE и нажмите Обновить файлы SOLIDWORKS для совместимости с 3DEXPERIENCE Platform. Для получения дополнительной информации см. Параметры интеграции 3DEXPERIENCE.

    Чтобы вручную обновить файлы для совместимости с 3DEXPERIENCE, откройте модель в дереве конструирования FeatureManager, нажмите правой кнопкой мыши на верхний элемент и выберите Обновить для совместимости с 3DEXPERIENCE. Для получения дополнительной информации см. Обновление моделей для совместимости с 3DEXPERIENCE.
    Проверить значения пользовательских свойств Определяет файлы, в которых не удастся выполнить сопоставление атрибутов из-за несовпадения типов данных.

    Чтобы добавить пользовательское свойство, выполните следующие действия.

    1. Выберите Проверить значения пользовательских свойств.
    2. Нажмите Проверки пользовательских свойств.
    3. В диалоговом окне добавьте имя пользовательского свойства SOLIDWORKS для имени пользовательского свойства SOLIDWORKS.
    4. Выберите параметр для Тип данных сопоставленного атрибута.
    5. Нажмите OK.
  6. Нажмите Пуск.
    Помощник по подготовке файлов автоматически выполняет дополнительные проверки.
    Дополнительная проверка Описание
    Обновляет расширение файла Обновляет файлы со старыми расширениями форматов (.prt .asm, .drw) до текущих расширений файлов (.SLDPRT, .SLDASM, .SLDDRW).
    Количество конфигураций Подсчитывает количество конфигураций и отображает эту информацию в файле журнала.
    Версия файла Проверяет наличие файлов, созданных в версиях до SOLIDWORKS 2021.
    Программа создает HTML-файл с результатами в папке файла журнала.

  7. Перед сохранением модели в 3DEXPERIENCE Platform просмотрите результаты анализа на предмет возможных проблем.

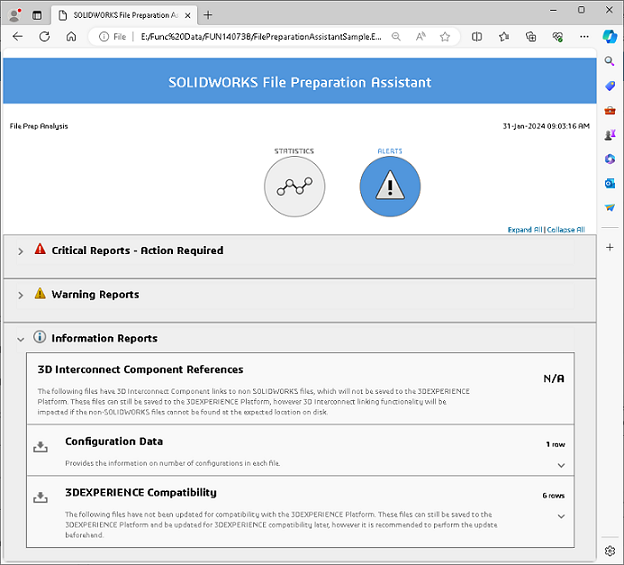

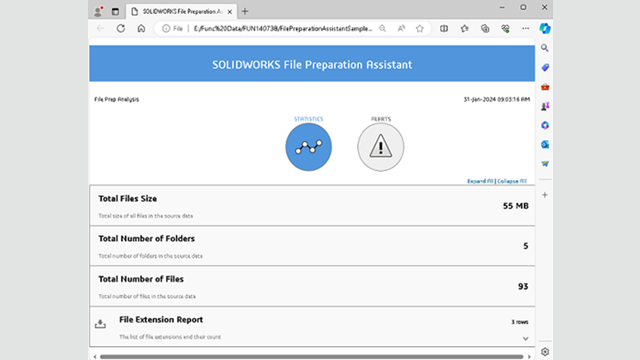

    Чтобы отобразить необходимые данные, нажмите Статистика, как показано выше, или Предупреждения, как показано ниже.

    Чтобы скачать отдельные отчеты в формате CSV из анализа HTML, нажмите рядом с отчетом.
