Свойства документа - Размеры фаски

На уровне документа можно задать параметры черчения для размеров фаски. Доступны для всех типов документов.

Чтобы открыть эту страницу:

Откройте чертеж, нажмите Параметры (панель инструментов "Стандартная"), выберите Свойства документа, а затем нажмите Размеры > Фаска.

Общий чертежный стандарт

Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Базовый стандарт размеров фаски

Базовый стандарт размеров фаски
Выберите стандарт.
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • ГОСТ
  • GB

Тип линии размеров/стиль выноски

Выбрать: стиль.
Стиль выноски Толщина выноски Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины.

Текст

Шрифт

Нажмите, чтобы изменить шрифт.
Выровнять текст По горизонтали

Слева

Центр

Справа

Выровнять текст Выравнивание текста

Сверху

По середине

Снизу

Формат текста фаски

1 X 1 Расстояние на расстояние
1 X 45° Расстояние на угол
45° X 1 Угол на расстояние
C1 Расстояние фаски (только при угле 45 градусов)
«X» формат Выберите нижний или верхний регистр для x.

Двойной размер

Отображение двойных размеров Выберите, чтобы размеры отображались с использованием двойных единиц.
Отобразить двойные единицы измерения Выберите, чтобы отобразить единицы измерения для второго набора размеров.
Разделить, когда положение текста "Горизонтальный подчеркнутый текст", либо "Горизонтальный текст, по линии продления модели"
Выберите для установки новых размеров фасок с двойными размерами, чтобы отобразить разбиение над или под сплошной линией размера.
Горизонтальный подчеркнутый текст Горизонтальный текст, По линии продления модели

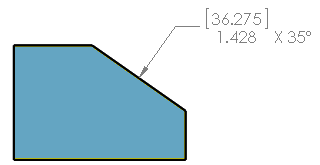

Положение значения размера Сверху chamfer_dual_dim_top.gif

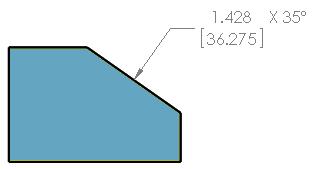

Снизу chamfer_dual_dim_bottom.gif

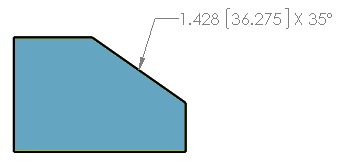

Справа chamfer_dual_dim_right.gif

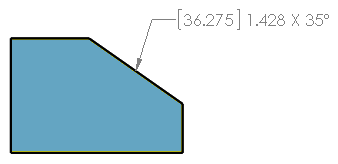

Слева chamfer_dual_dim_left.gif

Первичная точность

Точность единиц измерения Выберите для значения число разрядов после запятой.
PM_Tol_Precision_DualDim.gif Точность допуска Выберите для допуска число разрядов после запятой.

Двойная точность

Точность единиц измерения Для значения в дополнительных единицах измерения в списке выберите количество знаков после запятой.
PM_Tol_Precision_DualDim.gif Точность допуска Для значений допуска в дополнительных единицах измерения в списке выберите количество знаков после запятой.

Угловая точность

Точность единиц измерения Выберите для значения число разрядов после запятой.
Точность допуска Выберите для допуска число разрядов после запятой.

Слой

Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов Слой).

Расположение текста

Горизонтальный текст
Горизонтальный подчеркнутый текст
Текст под углом
Подчеркнутый текст под углом
Горизонтальный текст, По линии продления модели

Параметры

Допуск

Нажмите, чтобы задать допуск.

Удалить единицы со значением 0 для град/мин и град/мин/сек

Выберите, чтобы скрыть единицы со значением 0. Например, если выбрано, значение 73º0'37" отображается как 73º37".
