Свойства, специфические для деталей из листового металла, рассчитываются и отображаются в диалоговом окне Свойства списка вырезов.
Некоторые свойства рассчитываются на основании граничной рамки, наименьшего прямоугольника, в который помещается плоский массив. Можно задать направление текстуры для определения наименьшего прямоугольника, который соотносится с направлением текстуры для размещения плоского массива (см. Плоский массив PropertyManager).
Граничная рамка представлена эскизом, когда пользователь выравнивает на плоскость деталь из листового металла, и располагается в дереве конструирования FeatureManager в разделе Плоский массив
. Граничную рамку также можно создать для любого элемента списка вырезов независимо от содержания в этих элементов твердых тел или тел из листового металла.

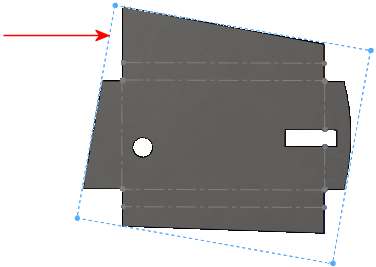

Примеры эскиза граничной рамки в плоском массиве:
Следующие свойства рассчитываются в деталях из листового металла:
|
Длина граничной рамки
|
Самая длинная сторона граничной рамки |
|
Ширина граничной рамки
|
Самая короткая сторона граничной рамки |
|
Толщина листового металла
|
|
|
Площадь граничной рамки
|
Длина граничной рамки х ширина граничной рамки |
|
Площадь граничной рамки-Общая площадь (без вырезов)
|
Площадь плоского массива за исключением сквозных вырезов |
|
Периметр граничной рамки (без вырезов)-Внешний
|
Внешний периметр плоского массива (без вырезов), который используется для расчета времени разрезания станком. |
|
Периметр граничной рамки (без вырезов)-Внутренний
|
Сумма периметров внутренних петель или вырезов |
|
Вырезы
|
Закрытые вырезы (сквозные отверстия) на плоском массиве, которые используются для расчета времени простоя станка. |
|
Сгибы
|
Количество сгибов в детали |
|
Допуск сгиба
|
Базис расчета плоского массива |
|
Материал
|
|
|
Массу
|
|
|
Описание
|
|
|
Радиус сгиба
|
|
|
Обработка поверхности
|
|
| Вес |
Рассчитывает значение Масса (на основе массы согнутого материала) или Масса-Плоский массив (на основе массы плоского массива) |
| Стоимость—Общая стоимость |
|
| КОЛИЧЕСТВО |
|
| Размер листового металла |
Отображает номер размера, если для определения толщины деталей из листового металла используются таблицы размеров.
Вычисленное значение для параметра Размер листового металла — Gauge Number GA. Например, если в детали из листового металла используется размер 3, вычисленное значение — 3 GA.
|
