Условные обозначения - это заполненные текстом окна, которые появляются в графической области, когда используются определенные инструменты. Маркеры позволяют динамически выбирать, перемещать и задавать некоторые параметры, не покидая графической области.
Условные обозначения

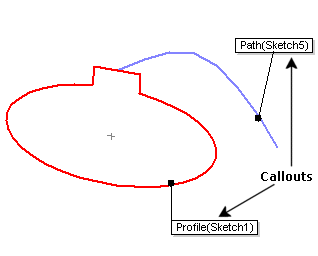

Условные обозначения помогают легко определить различные элементы. Например, эти условные обозначения показывают профиль и направление элемента по траектории. Эти условные обозначения можно перемещать перетаскиванием, но их невозможно использовать для изменения каких-либо свойств объекта, к которому они относятся.
Некоторые условные обозначения, например, условные обозначения, используемые для фасок, содержат цифры, которые можно редактировать для управления размером объекта.
В этом примере можно отредактировать условное обозначение в графической области.
Если в графической области располагается более пяти видимых выносок, появляется меню управления шпильками, позволяющее зафиксировать положение каждой шпильки.
| Шпилька отключена |
|
При увеличении, вращении или перемещении модели положение выноски меняется. |
| Шпилька включена |
|
При увеличении, вращении или перемещении модели положение выноски в графической области остается прежним. Другие выноски перемещаются вместе с моделью. |
Если выноска для таких элементов, как асимметричное скругление, содержит несколько значений, элемент управления под выноской позволяет развернуть ее, чтобы просмотреть все значения, или свернуть, чтобы просмотреть исходное значение:
|
|

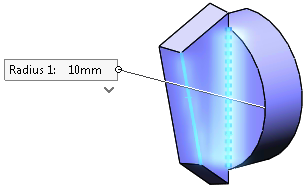

| Выноска свернута |

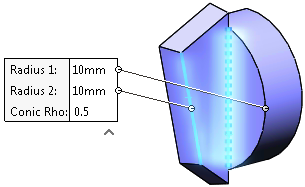

Выноска развернута |
Маркеры
Цвет маркера устанавливается в меню , в поле Цвета системы. Активные маркеры отображаются цветом выделения. Неактивные маркеры отображаются цветом Неактивных элементов.
Маркеры отмеряют длину вытяжек. Перетащите маркер до нужной глубины вытяжки, и с его помощью это расстояние будет отмерено.
На нужную глубину вытяжки можно также перетащить указатель (а не маркер). Нажмите на маркер, а затем перетащите указатель в любом направлении. В примере ниже розовый маркер является активным, а серый неактивным.
Один маркер имеет одностороннюю стрелку, а другой маркер имеет двустороннюю стрелку, что позволяет отслеживать, для какого направления применяется маркер.
