В последующих элементах можно ссылаться на все части систем координат, такие как плоскости, оси и начало координат. Например, можно создать эскиз на плоскости XY системы координат или использовать ось Z системы координат в качестве оси для элемента вращения.
 |
 |
 |
| Плоскость |
Ось |
Исходная точка |
В детали или сборке выберите
и создайте систему координат. Наведите курсор на плоскость, ось или исходную точку, чтобы выделить каждый объект. Эта функция полезна для таких действий, как рисование, сопряжение и др. В таблице ниже приведены дополнительные примеры элементов, которые можно использовать для ссылки на системы координат.
| Элемент |
Описание |
| Трехмерные эскизы |
Создание взаимосвязей эскизов между объектами 3D-эскиза, а также осями, плоскостями и исходной точкой системы координат. |
| Размеры в 2D-эскизе |
Создайте размеры 2D-эскиза, которые ссылаются на оси, плоскости и исходную точку системы координат. |
- Зеркальное отражение
 элементов и тел
- Зеркальное отражение компонентов
|
Выберите плоскость системы координат в качестве плоскости зеркального отражения. |
Справочная плоскость  |
Выберите ось системы координат, чтобы создать новую плоскость, перпендикулярную этой оси. Используйте вершину или точку модели, чтобы разместить плоскость. |

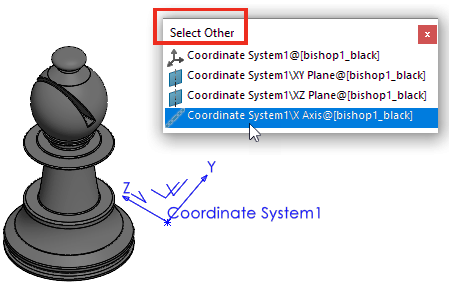

Выбрать другое  |
Выберите оси, плоскости и исходную точку системы координат.
|
Для просмотра этой функции отобразите системы координат. Нажмите .
Чтобы выбрать всю систему координат, а не исходную точку или отдельные плоскости либо оси, в графической области выберите систему координат, удерживая клавишу Alt.
