Расположение по умолчанию для профилей сварных деталей: install_dir\data\weldment
profiles.
Структура подпапок в папке профилей сварных деталей определяет выбранные элементы, которые отображаются в окне PropertyManager Элемент конструкции.
Окно
Выбранные элементы в PropertyManager и соответствующая папка в Проводнике файлов, а также структура файлов задаются следующим образом:
-
Главная папка. Содержит одну или несколько папок стандартов. В примере ниже профили сварных деталей располагаются в главной папке и содержат девять папок стандартов, например ansi, ansi inch и iso. В PropertyManager имя каждой папки стандартов отображается в качестве элемента для выбора в поле Стандарт.
-
Папки стандартов. Содержит один или несколько типов настроенных деталей библиотечных элементов, например стальной уголок, с-канал и труба. В PropertyManager после выбора Стандарт имена деталей библиотечных элементов отображаются в списке Тип.
- Детали библиотечных элементов в списке Тип. Содержит одну или несколько конфигураций детали библиотечного элемента. В PropertyManager после выбора Тип имена конфигураций детали библиотечного элемента отображаются в списке Размер.

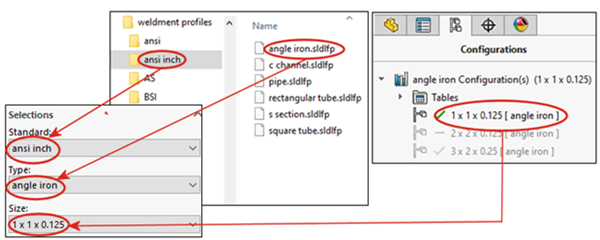

Элемент конструкции PropertyManager и Проводника файлов:
