Виды конфигурации

Можно использовать виды конфигурации для создания, выбора и просмотра многочисленных конфигураций деталей и сборок в документе.



Вкладка ConfigurationManager: "Семейство CAD" отображает модели, обновленные в 3DEXPERIENCE Platform. Вкладка ConfigurationManager отображается для моделей, которые не обновлены до 3DEXPERIENCE Platform. Вкладка ConfigurationManager: "Семейство CAD" отображает конфигурации как физические продукты и представления.

Можно разделить вид конфигурации и отобразить два экземпляра вида конфигурации или объединить вид конфигурации с деревом конструирования FeatureManager или окном PropertyManager.

Виды конфигурации имеют раздел для управления состояниями отображения.

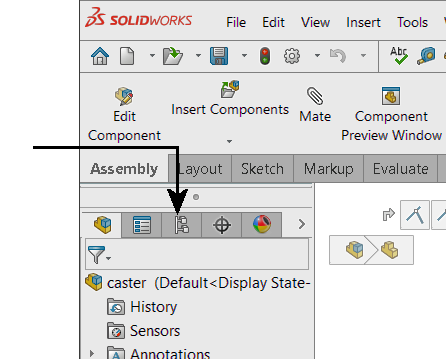

Чтобы получить доступ к виду конфигурации, нажмите на вкладку ConfigurationManager: "Семейство CAD" или на вкладку ConfigurationManager в верхней части панели управления.

Значки семейства CAD

Объекты семейства CAD Объект, из которого можно создать различные конфигурации для 3DEXPERIENCE Platform.
Физический продукт Конфигурация с номером детали, которую можно упорядочить в спецификации.
Представление Дочерняя конфигурация физического продукта, представляющая состояние физического продукта.

Значки ConfigurationManager

 Сборка или деталь SOLIDWORKS.
Конфигурация, созданная вручную.
Конфигурация, созданная с помощью таблицы параметров.
Конфигурация, созданная вручную и содержащая разнесенный вид или производную конфигурацию.
Конфигурация, созданная с помощью таблицы параметров и содержащая разнесенный вид или производную конфигурацию.
Конфигурация содержит полный и актуальный набор данных.
Создает полный набор данных для конфигурации при следующем сохранении.

Общие значки конфигурации

Таблица параметров Excel Отображается, когда модель содержит таблицу параметров. Нажмите правой кнопкой мыши на команды редактировать, сохранить или удалить таблицы параметров.
Таблица конфигурации Отображается, если модель имеет две или более конфигурации. Нажмите правую кнопку мыши, чтобы изменить таблицу
PropertyManager (Менеджер свойств) Отображается при определении пользовательского окна PropertyManager в диалоговом окне Configuration Publisher. Такие менеджеры свойств позволяют выбрать конфигурацию детали при размещении ее в сборке. Нажмите правой кнопкой мыши, чтобы изменить PropertyManager.

Предварительные просмотры конфигурации

Можно просмотреть предварительное изображение конфигурации детали или сборки в окне PropertyManager. Для просмотра конфигурации ее не требуется открывать. Это экономит время при работе со сложными деталями и сборками.

Чтобы отобразить предварительное изображение конфигурации в окне PropertyManager:

  1. На вкладке ConfigurationManager правой кнопкой мыши нажмите на имя конфигурации, которую требуется просмотреть, и выберите Предварительный просмотр.
    В PropertyManager отобразится предварительный просмотр конфигурации.
    Если предварительное изображение не отобразится, откройте каждую конфигурацию и сохраните документ в каждой конфигурации. При следующем выборе параметра Предварительный просмотр появится предварительное изображение.
  2. Нажмите в любом месте графической области, чтобы скрыть предварительное изображение.

Настройка порядка сортировки конфигураций

Можно указать порядок, в котором будут перечислены конфигурации.

Чтобы настроить порядок сортировки конфигураций:

  1. На вкладке ConfigurationManager: "Семейство CAD" или на вкладке ConfigurationManager нажмите правой кнопкой мыши на конфигурацию верхнего уровня и выберите Порядок сортировки.
  2. Выберите параметр:
    Опция Описание
    Числа Сортировка по возрастанию числового значения или в алфавитном порядке.
    Буквенная Сортировка в алфавитном порядке.
    Ручная (Перетаскивание и размещение) Перетащите конфигурации в дерево конфигураций. Имя перемещаемой конфигурации сразу же появляется под выделенным в данный момент элементом, когда отпускается кнопка мыши.

    Доступно только на вкладке ConfigurationManager .
    Хронология Сортировка конфигураций по дате создания с последней созданной конфигурацией в нижней части списка.
    Таблица параметров Сортировка по списку конфигураций из таблицы параметров.

    Доступно, если модель содержит таблицу параметров.
