Библиотека проектирования

Вкладка Библиотека проектирования на панели задач является центральным местоположением для таких многократно используемых элементов, как детали, сборки и эскизы. Она не распознает элементы, которые не используются многократно, например чертежи SOLIDWORKS, текстовые файлы или другие файлы, созданные не в SOLIDWORKS.

Библиотека проектирования SOLIDWORKS заполняет подпапки такими многократно используемыми элементами, как детали, блоки и примечания. Можно добавлять папки и содержимое.
Connected Design Library

(Только для пользователей 3DEXPERIENCE)

 Позволяет получить доступ к содержимому 3DEXPERIENCE Platform через Панель задач. Для получения дополнительной информации см. Библиотеки Connected Design Library.
Toolbox Чтобы получить доступ к содержимому, установите и добавьте библиотеку SOLIDWORKS Toolbox.
Содержание SOLIDWORKS Дополнительное содержимое SOLIDWORKS для блоков, маршрутов, CircuitWorks и сварных деталей. Нажмите, удерживая клавишу Ctrl, чтобы скачать файлы .zip.
3D-компоненты — PartSupply Для доступа к Part Supply в 3DEXPERIENCE Marketplace.

Инструменты Design Library

На вкладке Design Library представлены следующие инструменты.
Добавить в библиотеку Добавление содержимого в Design Library
Добавить расположение файла Добавляет существующую папку в Design Library. Пользователи 3DEXPERIENCE: можно также добавить Connected Design Library. Для получения дополнительной информации см. Библиотеки Connected Design Library.
Создать новую папку Создание папки на диске и в Design Library
Обновить Обновление вида на вкладке Design Library
Переход на один уровень вверх Переход в родительскую папку
Настроить Toolbox Отображение и активация диалогового окна Toolbox - Настройка оборудования

Можно также указать папки для Design Library в меню Инструменты > Параметры > Параметры системы > Расположения файлов.

Работа с содержимым папки Библиотека проектирования

Копии деталей, сборок, элементов и примечаний можно перетащить:

  • Из окна "Библиотека проектирования" в графическую область.
  • Из графической области в нижнюю панель окна "Библиотека проектирования".
  • Из одной папки в другую в окне "Библиотека проектирования".
  • Проводник в библиотеке проектирования.

При помещении объектов в Библиотеку проектирования отображается окно PropertyManager Добавить в библиотеку с именем и типом файла по умолчанию и с выбранной папкой Библиотеки проектирования.

  • Можно добавить сразу несколько элементов и эскизов, но только по одному объекту других категорий.
  • Чтобы скопировать полную сборку или деталь в Библиотеку проектирования, выберите ее в дереве конструирования FeatureManager и перетащите на нижнюю панель.
  • Чтобы скопировать примечания или блоки в папку Библиотека проектирования, нажмите клавишу Shift и, удерживая ее, перетащите элементы из графической области на нижнюю панель. Примечания сохраняются с расширениями для "часто используемых".
  • Чтобы скопировать элементы, перетащите их из дерева конструирования FeatureManager или графической области. Элементы сохраняются как детали библиотечного элемента.
При изменении элемента, добавленного из Библиотеки проектирования, этот элемент будет также изменен в библиотеке.

Поиск в библиотеке проектирования

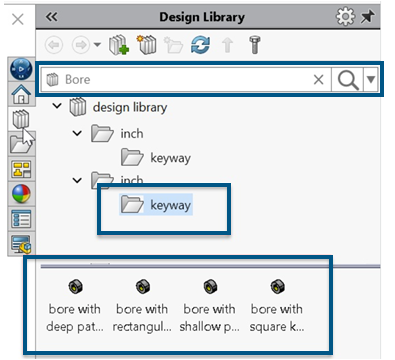

Панель поиска можно использовать для поиска в библиотеке проектирования или в определенной библиотеке.

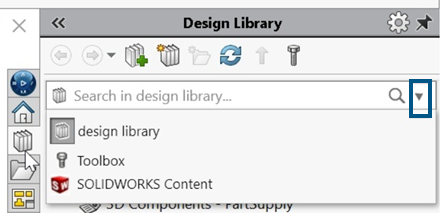

Чтобы ограничить область поиска определенной библиотекой, нажмите стрелку вниз и выберите библиотеку.

Если вы выбрали инструмент Toolbox, но не настроили его, появится запрос на добавление в Toolbox.

Фильтрация папки

Фильтры можно применять для определения инструментов формы или отображения только сборок в выбранных папках. Нажмите правой кнопкой мыши на папку в верхней панели, затем выберите:
Папка инструментов формы Определяет папку как папку, содержащую инструменты формы. SOLIDWORKS обрабатывает инструменты формы не так, как другие детали, но расширение имени файла остается таким же, поэтому программа распознает инструменты формы по классификации папок.
Папка сборок Отображает в папке только документы сборок.
