Последовательное изменение порядка позиций, созданных с примечаниями позиций

Для последовательного изменения порядка позиций, созданных с примечаниями позиций:

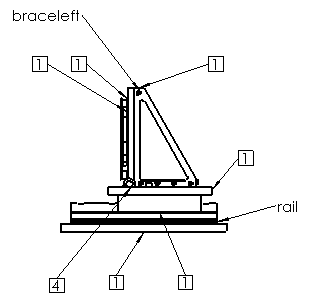

  1. В чертежном виде позиций, созданных с позицией, щелкните Вставка > Примечания > Автопозиция . В данном примере имеется 4 позиции с Номерами элементов и 2 позиции с Номерами деталей (по Спецификации).
  2. В окне Автопозиция PropertyManager вкладки Редактировать позиции:
    • Выберите Заменить позиции, чтобы удалить все позиции с Номерами элементов, представленными в качестве текста позиций, и вставьте позиции в соответствии с Автопозиция PropertyManager.
    • Выберите Изменить последовательность существующих позиций для изменения порядка существующих позиций.
  3. Если выбрать Заменить позиции, появится возможность определения любого параметра автопозиции. В данном примере во вкладке Настройки позиции параметр Стиль представлен в качестве Квадрата, а параметр Текст позиции представлен в качестве Количества. Удалены позиции с Номерами элементов, позиции с другим Текстом позиции оставлены, а все автопозиции вставлены.
  4. Если выбрать Изменить последовательность существующих позиций, можно изменить только параметры вкладки Номера элементов, включая параметры Начать с и Инкремент, а также можно задать параметр По порядку сборки или Расположить последовательно. В данном примере параметр Начать с представлен номером 1 и параметр Инкремент представлен номером 1.
  5. Нажмите PM_OK.gif.
Чтобы последовательно расположить позиции, необходимо иметь спецификацию в чертеже.
