Использование 3DEXPERIENCE Exchange

Дополнение 3DEXPERIENCE Exchange позволяет пользователям SOLIDWORKS безопасно работать с пакетом содержимого из источника 3DEXPERIENCE, например из приложения Design with SOLIDWORKS.

Сначала необходимо получить пакет содержимого в формате .SLDPKG из источника 3DEXPERIENCE. Вы получите уведомление об отправленном пакете, который будет необходимо сохранить локально в папку, определенную как рабочее пространство. Чтобы узнать больше о создании пакета, см. Экспорт данных SOLIDWORKS из 3DEXPERIENCE Platform. В пакетах могут содержаться только файлы SOLIDWORKS.

Использование 3DEXPERIENCE Exchange:

  1. Чтобы включить дополнение, нажмите Инструменты > Дополнения и в списке Другие дополнения выберите 3DEXPERIENCE Exchange и нажмите OK.
    Если дополнение в списке отсутствует, его необходимо установить. Скачайте файлы установки с веб-сайта SOLIDWORKS.
  2. На панели задач откройте вкладку 3DEXPERIENCE Exchange и нажмите Импортировать пакет.
  3. В диалоговом окне укажите папку рабочего пространства, где был сохранен пакет, файл пакета и имя пакета, а затем нажмите Импортировать.

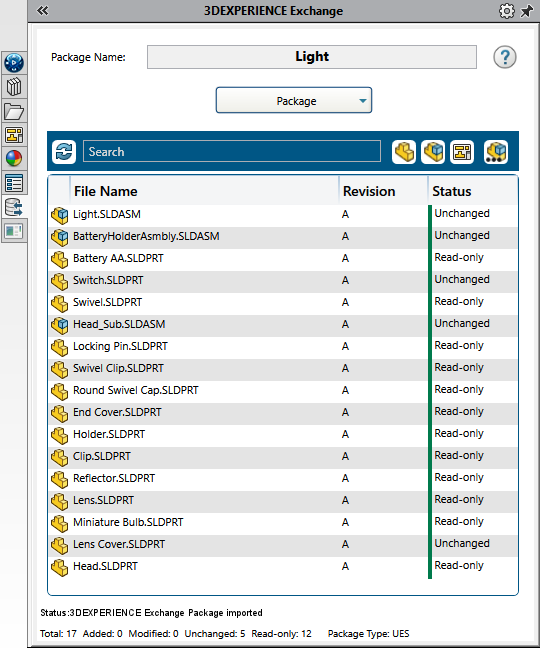

    Программа извлечет содержимое пакета в рабочее пространство, и пакет станет активным. Список файлов пакета отобразится в 3DEXPERIENCE Exchange. В столбце Статус обозначены файлы, которые можно изменить (Без изменений), а также файлы, доступные только для просмотра (Только для чтения). Разные статусы отображаются разными цветами (Зеленый=Без изменений, Оранжевый=Изменено, Синий=Добавлена ссылка).

  4. Чтобы отредактировать файлы пакета, правой кнопкой мыши нажмите на файл и выберите параметр в списке.
    Параметр Описание
    Открыть Открывает файл в SOLIDWORKS и позволяет его отредактировать.
    Открыть содержащую папку Открывает папку Проводника файлов, где содержится файл.
    Проверка ссылок Открывает диалоговое окно Проверка ссылок, где можно найти ссылки на файл и соответствующие пути. Это позволяет убедиться, что все файлы, на которые есть ссылки, содержатся в пакете.
    Удалить Удаляет файлы из пакета и рабочей области. Чтобы выбрать несколько файлов для удаления, используйте сочетание клавиш Shift +. Невозможно удалить файлы из источника 3DEXPERIENCE или добавленные файлы, если на них имеются ссылки в исходных файлах 3DEXPERIENCE.
    Файлы можно отфильтровать по деталям, сборкам и сборкам верхнего уровня.
  5. Для обработки активного пакета нажмите на команды пакета и выберите параметр в списке.

    Параметр Описание
    Закрыть Закрывает активный пакет. Чтобы отредактировать другой пакет в рабочем пространстве, нажмите Редактировать пакет и выберите пакет в списке.
    Переименовать Выделяет поле Имя пакета, что позволяет переименовать пакет. Нажмите Переименовать , чтобы сохранить изменение.
    Экспорт Открывает диалоговое окно Экспорт пакета, которое используется для создания пакета файлов в формате .SLDPKG, который отправляется владельцу источника 3DEXPERIENCE.
    Удалить Удаляет весь пакет из папки рабочего пространства.
