Редактор правил интеграции 3DEXPERIENCE можно использовать для указания того, сопоставлена ли конфигурация в качестве физического продукта или представления при обновлении модели в 3DEXPERIENCE Platform.
При создании правила подтипа задаются критерии уровня документа, такие как имя файла, пользовательские свойства, сварные детали и типы файлов листового металла. Эти правила можно использовать для группировки деталей и сборок.
Для каждого правила подтипа определяется правило сопоставления конфигурации, определяющее, является ли конфигурация физическим продуктом или представлением.
Чтобы сохранить как физический продукт конфигурацию детали, на которую ссылается сборка, необходимо создать правило подтипа. Ранее конфигурация детали всегда сохранялась как физический продукт.
Правила можно сохранить в Папке правил интеграции 3DEXPERIENCE.
При обновлении модели новые конфигурации не создаются.

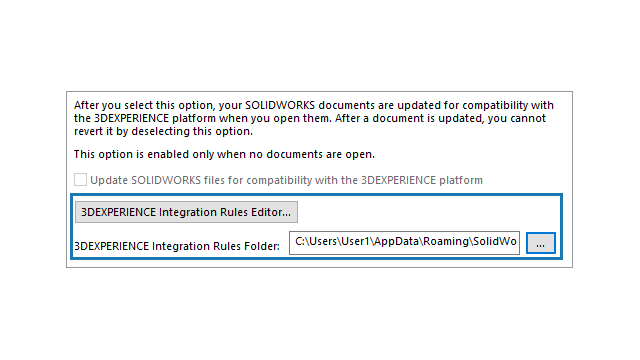

Чтобы открыть редактор правил интеграции 3DEXPERIENCE, выполните следующие действия.
- Откройте модель и выберите .
- Нажмите Редактор правил интеграции 3DEXPERIENCE.
