Измерение угла (ось X/Y)

Циклы зондирования Измерение угла (ось X) и Измерение угла (ось Y) выполняют зондирование в двух точках на выбранной поверхности и рассчитывают угол для грани относительно оси X или Y соответственно.

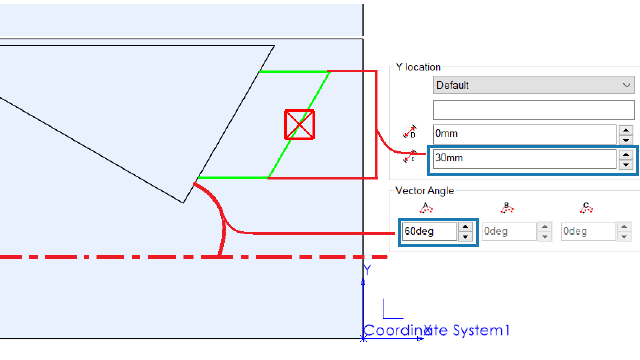

SOLIDWORKS CAM размещает две точки симметрично вокруг центроида выбранной грани. В диалоговом окне Параметры операции на вкладке Зондирование в разделе Цикл зондирования можно указать расстояние между точками в поле Расстояние приращения для параметров Расположение X и Расположение Y.

Нормаль выбранной плоской грани должна быть перпендикулярна оси Z в системе координат, в которой проводится зондирование.
