Команды идентификатора базы можно использовать для добавления идентификатора базы и прикрепления его к областям чертежа.
База — это плоскость, прямая линия или точка, используемая в качестве начала отсчета для измерения и определения местоположения геометрических объектов и геометрических допусков. Доступны следующие команды.
- AM_DatumIdentifier Создание обозначений идентификатора базы.
- AM_DatumIdentifierEdit Редактирование обозначений идентификатора базы.
Обозначения идентификатора базы определяют базовые элементы для обозначений области управления элементами. Например, можно использовать обозначение идентификатора базы для маркировки центра отверстия.

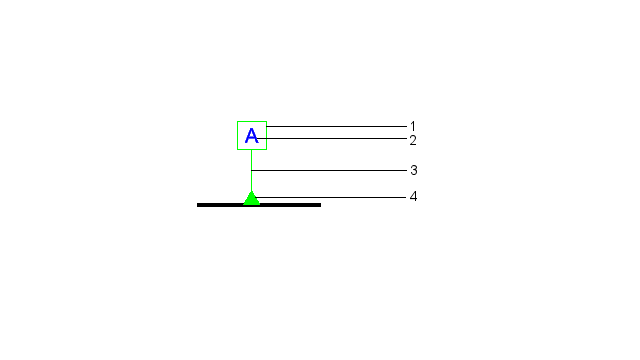

Элементы обозначения идентификатора базы включают:
| 1 |
Квадратная рама |
| 2 |
Идентификатор базы не более чем из двух заглавных букв |
| 3 |
Стрелка выноски |
| 4 |
Обозначение треугольника |
При создании обозначения идентификатора базы в чертеже программа создает метку, содержащую идентификатор базы, заключенный в прямоугольник. Идентификатор базы отображается во всех областях управления элементами, которые используют базу в качестве начала отсчета. Линия выноски соединяет метку с базовой линией на чертеже. Линия выноски может содержать заполненный или пустой треугольник. Положение треугольника указывает соответствующую базу.
Обозначения идентификатора базы можно прикреплять к следующим элементам:
- Поверхность или одна выносная линия поверхности
- Видимые линии, такие как выносные линии, размеры или оси
- Отверстие, выноска, указывающая на отверстие, или область управления элементами
