Команда "Линия сечения" (только DraftSight Mechanical) (2024 SP1)

Можно создать линию сечения на плоскости разреза сечения и вставить соответствующую метку разреза в область чертежа.

Введите команду AM_SectionLine для рисования линий сечения. Команда позволяет создать следующие объекты:

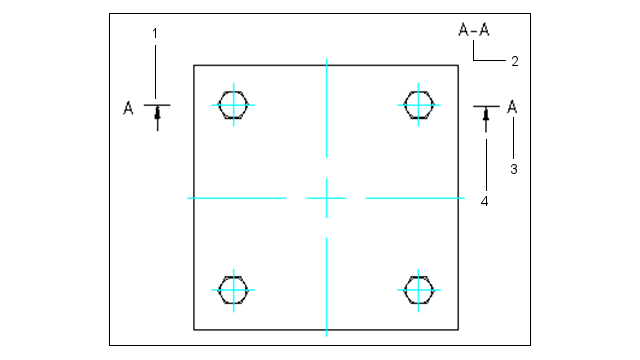

Объект Описание
1 Линия сечения
2 Метка разреза
3 Идентификатор разреза
4 Стрелка направления
Эта команда позволяет управлять внешним видом различных объектов линии сечения, таких как стрелки, линии и имя. Можно создать несколько сечений на объекте для следующих типов разрезов:
Тип разреза Описание
Полное сечение Плоскость сечения проходит по всей длине объекта.
Выровненный разрез Через объект проходят две непараллельные плоскости сечения. Используйте эти сечения на цилиндрических объектах.
Полусечение Плоскость сечения проходит через часть объекта для создания сечения.
Смещенное сечение Плоскость сечения сгибается, проходя через элементы объекта. Используйте эти сечения на объектах, которые находятся не на прямой линии.
