Crear archivos de bloques de título y marcos de dibujo personalizados

El software proporciona un conjunto predefinido de marcos de dibujo y bloques de título para cada estándar de ingeniería. Asimismo, se pueden crear bloques de título y marcos personalizados en función de sus necesidades.

Para utilizar bloques de título y marcos personalizados en otros dibujos, debe crearlos y guardarlos en formato DWG, y almacenarlos en carpetas específicas, de manera similar a los elementos estándar.

Puede cambiar la ubicación predeterminada de los archivos de marco y bloque de título en el cuadro de diálogo Opciones. Puede agregar tantas ubicaciones como sea necesario.

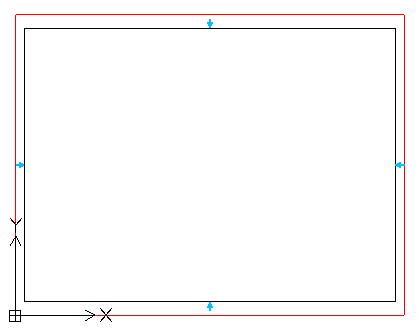

  1. Para crear un marco personalizado:
    1. En un dibujo nuevo en blanco, dibuje los siguientes elementos que forman el marco con comandos y entidades estándar:
      • Rectángulo exterior: Cree un rectángulo utilizando el punto (0,0) como esquina inferior izquierda
      • Rectángulo interior
      • Marcas de centrado: Dibuje marcas de centrado en cada lado del rectángulo interior con entidades geométricas.

    2. Guarde el archivo.
      Para mayor claridad, puede utilizar el siguiente formato para el nombre: Lenguaje_Estándar_(tamaño). Por ejemplo: EN_ANSI Inch_A (8,5 x 11 in).
    3. Para identificar la extensión del marco, agregue una NotaSimple a las siguientes esquinas del rectángulo:
      • Inferior izquierdo: FRAME_LL
      • Derecha superior: FRAME_UR
      • Inferior derecho: FRAME_LR

      El punto de pinzamiento del texto debe coincidir exactamente con el punto de pinzamiento del rectángulo.

    4. Coloque el dibujo en la ubicación especificada en el cuadro de diálogo Opciones.

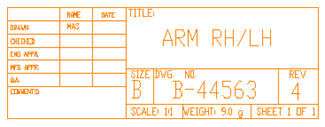

  2. Para crear un bloque de título personalizado:
    1. En un dibujo nuevo en blanco, dibuje los siguientes elementos que forman el bloque de título con los comandos estándar:
      • Contorno: Cree un rectángulo utilizando el punto (0,0) como esquina inferior derecha.
      • Líneas de partición: Dibuje líneas según sea necesario para el diseño del bloque de título.
      • Encabezado: Dibuje las líneas que definen el encabezado del bloque de título.

    2. Guarde el archivo.
      Para mayor claridad, puede utilizar el siguiente formato para el nombre: Lenguaje_Estándar_BloqueTítulo. Por ejemplo: EN_ANSI Inch_BloqueTítulo.
    3. Defina los atributos de bloque y sitúelos dentro del bloque de título según sea necesario.
    4. Coloque el dibujo en la ubicación especificada en el cuadro de diálogo Opciones.
