Creación de sólidos 3D y superficies 3D mediante la extrusión de entidades 2D
El comando Extruir crea sólidos primitivos mediante la extrusión de entidades 2D cerradas como polilíneas, círculos, elipses y regiones.
Utilice el comando Extruir para crear un sólido 3D o una superficie 3D.
Para extruir entidades, utilice uno de estos métodos:
- Especifique la ruta de extrusión
Especifique la entidad que quiera extruir y una ruta que defina la forma de la extrusión. La entidad sigue la ruta para crear sólidos 3D o superficies 3D.
La extrusión se inicia desde el plano de la entidad y mantiene su orientación con relación a la ruta.
- Especifique el ángulo de conicidad.
Especifique la entidad para extruir y un ángulo de conicidad. El ángulo de conicidad es de entre -90 y +90 grados. El signo del ángulo de conicidad especifica la dirección de conicidad. Un ángulo de conicidad de 0 grados extruye una entidad 2D que es perpendicular a su plano 2D.

Para crear una extrusión:
- Haga clic en Sólidos > Dibujar > Extruir (o escriba Extruir).
- Especifique el tipo de modelo que desea crear.
- Superficie. Crea superficies a partir de las entidades seleccionadas.
- Sólido. Crea sólidos 3D a partir de las entidades seleccionadas.
- Especifique las entidades que desea extruir.
- Especifique una altura para la extrusión. Todas las entidades utilizan la misma altura.
El software extruye la entidad y crea un sólido 3D.
Para extruir una entidad con una ruta:
- Haga clic en Sólidos > Dibujar > Extruir (o escriba Extruir).
- Especifique el tipo de modelo que desea crear.
- Superficie. Crea superficies a partir de las entidades seleccionadas.
- Sólido. Crea sólidos 3D a partir de las entidades seleccionadas.
- En la zona de gráficos, especifique las entidades que desea extruir y presione Intro.
- Especifique la opción Ruta.
- Especifique una entidad para la ruta de extrusión.

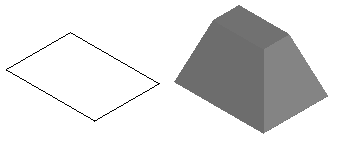

Para extruir una entidad con un ángulo de conicidad:
- Haga clic en Sólidos > Dibujar > Extruir (o escriba Extruir).
- Especifique el tipo de entidades que desea crear.
- Superficie. Crea superficies a partir de las entidades seleccionadas.
- Sólido. Crea sólidos 3D a partir de las entidades seleccionadas.
- Especifique las entidades que desea extruir y presione Intro.
- Especifique la opción Ángulo de conicidad.
- Especifique el ángulo de conicidad y presione Intro.
- Especifique la altura de extrusión.

Comando: eXtruir
Menú: Sólidos > Dibujar > Extruir
