Creación de polisólidos

Utilice el comando Polisólido para dibujar sólidos 3D con forma de paredes poligonales.

Los polisólidos pueden contener segmentos rectos y curvos de una determinada altura y anchura.

Para crear polisólidos, utilice uno de estos métodos:

  • Especifique los vértices, uno a uno.
  • Convierta entidades 2D existentes como, por ejemplo, líneas, polilíneas, arcos, círculos, elipses y splines.

Las entidades de polisólidos son sólidos 3D que se pueden modificar mediante los comandos de edición para sólidos 3D.

Para crear polisólidos especificando vértices:

  1. Haga clic en Sólidos > Dibujar > Polisólido (o escriba Polisólido).
  2. Opcionalmente, especifique lo siguiente:
    • Altura. Especifique la altura del polisólido.
    • Anchura. Especifica la anchura del polisólido.
    • Justificar. Especifique la ubicación del polisólido con respecto a la línea que define el polisólido (Centro, Izquierda o Derecha).
  3. En la zona de gráficos, especifique el punto de partida del primer segmento del polisólido.
  4. Especifique las opciones para el siguiente segmento:
    • Arco. Cambia el tipo de segmento a un arco.
    • Deshacer. deshace un segmento anterior.
  5. Especifique el punto final del segmento.
  6. Realice una de las siguientes acciones:
    • Especifique cada segmento sucesivo según lo especificado en los pasos 4 y 5.
    • Después de especificar al menos dos segmentos, especifique la opción Cerrar para crear un polisólido cerrado o presione Intro.

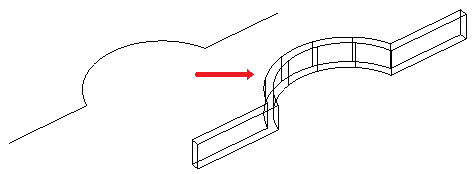

Para crear polisólidos a partir de entidades existentes:

  1. Haga clic en Sólidos > Dibujar > Polisólido (o escriba Polisólido).
  2. Opcionalmente, especifique lo siguiente:
    • Altura. Especifique la altura del polisólido.
    • Anchura. Especifica la anchura del polisólido.
    • Justificar. Especifique la ubicación del polisólido con respecto a la entidad que define el polisólido (Centro, Izquierda o Derecha).
  3. Especifique la opción Entidad.
  4. En la zona de gráficos, especifique las entidades que desea convertir y presione Intro.
  5. Presione Intro.

    El polisólido se crea con la altura y la anchura especificadas.

    A fin de evitar tener que crear polisólidos únicos a partir de líneas y arcos consecutivos, utilice las polilíneas como entidades de base.

Acceso

Comando: Polisólido

Menú: Sólidos > Dibujar > Polisólido

Tema principal

Creación de sólidos
