Aplicación de actividades de movimiento

Utilice actividades de movimiento para mover las entidades con una distancia y ángulo especificados.

Para definir una actividad de movimiento dentro de una definición de BloquePersonalizado, debe aplicar la actividad a un elemento y asociarla a un conjunto de selección de entidades de BloquePersonalizado.

Puede aplicar una actividad Mover a los siguientes elementos:

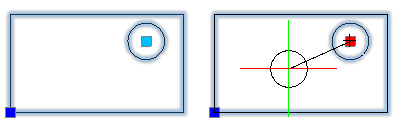

  • Punto. Mueve las entidades del conjunto de selección en cualquier dirección.

    El elemento del punto define la posición del punto de pinzamiento para mover la actividad en la referencia de bloque.

  • Lineal. Mueve las entidades del conjunto de selección solo en la dirección especificada por el elemento lineal.

    El elemento lineal define el número de puntos de pinzamiento para la actividad de movimiento, así como su posición en la referencia de bloque.

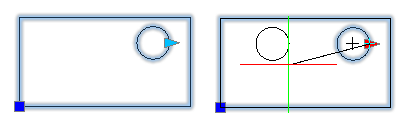

  • Polar. Mueve las entidades del conjunto de selección en cualquier dirección.

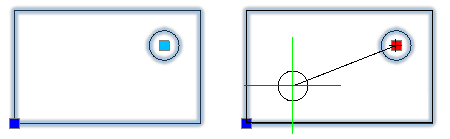

  • XY. Mueve las entidades del conjunto de selección en las direcciones X, Y o XY especificadas por el elemento.

    El elemento XY define el número de puntos de pinzamiento para la actividad de movimiento, así como su posición en la referencia de bloque.

Para aplicar una actividad de movimiento a una definición de BloquePersonalizado:

  1. En el Editor de bloques, escriba BPHerramientaActividad en el indicador de comandos.
  2. Especifique la opción Mover.
  3. En la zona de gráficos, especifique uno de los siguientes elementos para asociarlo a la actividad:
    • Punto
    • Lineal
    • Polar
    • XY
  4. Especifique un punto principal de elemento que desea asociar a la actividad de movimiento.
  5. Seleccione las entidades que desea asociar a la actividad y presione Intro.

    El icono de actividad se muestra en el elemento especificado.
