Especificación de coordenadas
Todos los dibujos se basan en un sistema de coordenadas cartesianas en el que se utilizan tres ejes perpendiculares. Ellos son los ejes X, Y y Z. Todos los ejes se originan en el punto de origen del sistema de coordenadas. El eje X y el eje Y definen un plano horizontal. El eje X y el eje Z, así como el eje Y y el eje Z, definen planos verticales.
En el formato de coordenada cartesiana, un punto se define por su distancia hasta los planos XY, XZ e YZ. Estas distancias se denominan las coordenadas XYZ de un punto. Cuando dibuja en 2D, especifica puntos únicamente en el plano XY. La coordenada Z se omite. En CAD, el sistema de coordenadas cartesianas fijo se denomina sistema de coordenadas universales (WCS). Los dibujos nuevos se basan en el WCS.
Escriba las coordenadas como valores absolutos o relativos. Para especificar las coordenadas del punto con respecto al punto anterior (entrada de coordenadas relativa), escriba el carácter "@" adelante de los valores de las coordenadas.
Coordenadas absolutas
| Tipo de coordenada |
Entrada |
Ejemplo |
| Cartesiana (2D/3D) |
X,Y / X,Y,Z |
3.5,8.2,6.7 |
| Polar (2D) |
distancia<ángulo |
7.5<45 |
| Cilíndrica (3D) |
distancia<ángulo,coordenada Z |
7.5<45,12.2 |
| Esférica (3D) |
distancia<ángulo1<ángulo2 |
7.5<45<33 |
Coordenadas relativas
| Tipo de coordenada |
Entrada |
Ejemplo |
| Cartesiana (2D/3D) |
@deltaX,deltaY / @deltaX,deltaY,deltaZ |
@3.5,8.2,6.7 |
| Polar (2D) |
@distancia_relativa<ángulo |
@7.5<45 |
| Cilíndrica (3D) |
@distancia_relativa<ángulo,coordenada Z |
@7.5<45,12.2 |
| Esférica (3D) |
@distancia_relativa<ángulo1<ángulo2 |
@7.5<45<33 |
Para especificar coordenadas cartesianas absolutas:
- Escriba un comando que requiera el uso de coordenadas, por ejemplo, Línea.
- Especifique las coordenadas X, Y y Z separadas por comas, por ejemplo 0,0,0.
- Especifique las coordenadas posteriores para completar el comando, por ejemplo, 3.5,8.2,6.7.
Para colocar un punto en el plano XY (la coordenada Z es cero), omita la coordenada Z. Por ejemplo, escriba 3.5,8.2.
Para especificar coordenadas cartesianas relativas:
- Escriba un comando que requiera el uso de coordenadas.
- Especifique el primer punto, por ejemplo 0,0,0.
- Para especificar el segundo punto con respecto al primer punto, escriba el carácter "@" adelante de los valores de las coordenadas: @3.5,8.2,6.7.
Para especificar coordenadas polares absolutas:
- Escriba un comando que requiera el uso de coordenadas.
- Especifique el primer punto, por ejemplo 0,0.
- Especifique el segundo punto usando el formato 2D, "distancia<ángulo_alfa", por ejemplo 7.5<45.
distancia: Especifica la distancia desde el origen
ángulo_alfa: Especifica el ángulo en el plano XY (los ángulos positivos se miden en sentido contrario a las agujas del reloj).

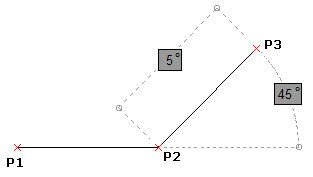

Para especificar coordenadas polares relativas:
- Escriba un comando que requiera el uso de coordenadas.
- Especifique el primer punto, por ejemplo 0,0.
- Especifique el segundo punto con respecto al primer punto utilizando el formato 2D, "@distancia<ángulo_alfa", por ejemplo @7.5<45.
Para especificar coordenadas cilíndricas absolutas:
- Escriba un comando que requiera el uso de coordenadas.
- Especifique el primer punto, por ejemplo 0,0,0.
- Especifique el segundo punto usando el formato 3D, "distancia<ángulo_alfa,coordenada_z", por ejemplo 7.5<45,12.2.
distancia: Especifica la distancia desde el origen
ángulo_alfa: Especifica el ángulo en el plano XY (los ángulos positivos se miden en sentido contrario a las agujas del reloj)
coordenada_z: Especifica la altura sobre el plano XY.
Para especificar coordenadas cilíndricas relativas:
- Escriba un comando que requiera el uso de coordenadas.
- Especifique el primer punto, por ejemplo 0,0,0.
- Especifique el segundo punto con respecto al primer punto utilizando el formato 3D, "@distancia<ángulo_alfa,coordenada_z", por ejemplo @7.5<45,12.2.
Para especificar coordenadas esféricas absolutas:
- Escriba un comando que requiera el uso de coordenadas.
- Especifique el primer punto, por ejemplo 0,0,0.
- Especifique el segundo punto usando el formato 3D, "distancia<ángulo_alfa<ángulo_beta", por ejemplo 7.5<45<33.
distancia: Especifica la distancia desde el origen
ángulo_alfa: Especifica el ángulo en el plano XY (los ángulos positivos se miden en sentido contrario a las agujas del reloj)
ángulo_beta: Especifica el ángulo medido desde el plano XY (los ángulos positivos se miden sobre el plano XY).
Para especificar coordenadas esféricas relativas:
- Escriba un comando que requiera el uso de coordenadas.
- Especifique el primer punto, por ejemplo 0,0,0.
- Especifique el segundo punto con respecto al primer punto utilizando el formato 3D, "@distancia<ángulo_alfa<ángulo_beta", por ejemplo @7.5<45<33.
Secuencia de comandos
Para especificar coordenadas cartesianas absolutas:
: Línea
Especifique el punto de inicio» 0,0,0
Especifique el siguiente punto» 3.5,8.2,6.7
...
Para especificar coordenadas cartesianas relativas:
: Línea
Especifique el punto de inicio» 0,0,0
Especifique el siguiente punto» @3.5,8.2,6.7
...
