Acerca de la creación de sombreados, rellenos y gradientes
El sombreado de un dibujo agrega sentido y ayuda a diferenciar los materiales y las áreas. Algunas aplicaciones de dibujo como los dibujos constructivos requieren patrones de sombreado que pueden mejorar la claridad y legibilidad de un dibujo.
Además de con patrones, puede rellenar un área acotada o entidades especificadas con un color sólido o un gradiente de color. Al igual que los sombreados, los rellenos de color agregan sentido a los dibujos y ayudan a diferenciar materiales y áreas.
En este tema se trata lo siguiente:
Adición de sombreados, rellenos y gradientes
Puede utilizar los siguientes comandos para agregar sombreados y rellenos:
- Sombreado - Completa un área acotada de entidades especificadas con un patrón de sombreado.
- -Sombreado - Es la variante de la ventana de comandos del comando Sombreado.
- RellenarÁrea - Rellena un área acotada o entidades especificadas con un color sólido o un gradiente de color.
Selección de patrones y rellenos de sombreado
Puede sombrear zonas con diversos patrones de sombreado o rellenar con un color especificado.
Están disponibles las siguientes opciones de sombreado:
- Patrones predefinidos: Patrones que cumplen con las normas ISO y ANSI, además de patrones usados de forma común en industrias específicas
- Patrones definidos por el usuario: Patrones creados por los usuarios.
- Patrones personalizados: Los patrones establecidos por un Ángulo y un Espaciado especificados.
- Sombreados sólidos para rellenar un área contorneada con el color actual
Además, puede crear una sombra con las mismas propiedades que otra existente. Consulte Configuración de opciones de comportamiento para contornos de sombreado y relleno.
Nota: Utilice el comando SombreadoSimetría para especificar si los sombreados y los rellenos con patrón de sombreado se reflejan o conservan su dirección de patrón al aplicar los comandos Crear simetría y Voltear.
Especificar el punto de partida del sombreado
De forma predeterminada, cuando se sombrea una zona cerrada, el patrón de sombreado se inicia en el origen del dibujo. Como resultado, los patrones de sombreado más complejos podrían no alinearse bien con el contorno u otros sombreados.
Si especifica otro punto de partida, en una ubicación adecuada, el software dibujará el sombreado comenzando desde el punto definido. Por ejemplo, puede alinear los patrones de sombreado adyacentes para que coincidan o aplicar un patrón de sombreado sobre otro estableciendo un punto de partida adecuado para sus sombreados.
Puede definir el punto de partida del sombreado:
- En el origen del dibujo actual (valor predeterminado)
- En una ubicación especificada dentro o fuera del contorno
- En un punto de esquina del contorno
Especificar contornos
Un contorno es un conjunto de entidades que forma un área cerrada. Las entidades que no son parte del contorno son ignoradas.
Nota: Si el área no está completamente cerrada, no se puede determinar el contorno de sombreado.
Existen varios métodos para definir el contorno:
- Seleccionar un conjunto de entidades que definan un área cerrada.
- Especificar un punto dentro de un área cerrada: Se necesita al menos un punto dentro de un área cerrada para crear una entidad de límite. Para crear otras entidades de límite, especifique puntos internos adicionales.
- Dibujar el contorno de forma similar a una polilínea. (Solo con el comando -Sombreado)
Los contornos pueden incluir regiones internas cerradas que puede sombrear o no. Las regiones internas son las áreas cerradas internas que se encuentran completamente dentro del área de contorno.
Las opciones adicionales permiten manejar áreas que no están cerradas y regiones internas. Consulte Configuración de opciones adicionales para sombreados y rellenos con patrón de sombreado.
Detección de contornos en dibujos complejos
En un dibujo grande, puede optimizar la detección de contornos mediante la especificación de un conjunto de entidades que se analizan al especificar un contorno seleccionando un punto interno.
Para especificar el conjunto de entidades debe definir un llamado grupo de entidades que pueden incluir:
- Entidades especificadas en la zona de gráficos
- Todas las entidades visibles en la ventana actual
Especificar el conjunto de entidades que se analizan al especificar un contorno con un punto interno. Consulte Configuración de opciones adicionales para sombreados y rellenos con patrón de sombreado.
Cambio de forma de sombreados
De forma predeterminada, los sombreados están vinculados a su contorno. Puede cambiar la forma de la entidad de sombreado mediante la edición de puntos de pinzamiento del contorno de sombreado. Al cambiar la forma de contorno se actualiza automáticamente la forma del sombreado.
Si desactiva el vínculo entre el sombreado y el contorno, puede manipular directamente la forma del sombreado de acuerdo con una nueva configuración de contorno mediante los puntos de pinzamiento de sombreado. Al pasar el cursor sobre un punto de pinzamiento en una entidad de sombreado no asociativa, se muestra un menú con opciones de edición según el tipo especificado de punto de pinzamiento. Por ejemplo, para un segmento lineal, puede elegir convertir el segmento en un arco o agregar un vértice.
Utilice este método para ajustar un sombreado cuyo contorno original se ha eliminado o movido para rellenar un nuevo contorno cerrado, como Polilíneas, Líneas, Regiones, Splines, Círculos y Elipses.
Nota: La opción Mantener sombreado y contorno relacionados en la página Preferencias de usuario del cuadro de diálogo Opciones controla el vínculo entre el sombreado y el contorno. A continuación, puede manipular directamente la forma del sombreado de acuerdo con la nueva configuración de contorno mediante los puntos de pinzamiento de sombreado.
Para cambiar la forma de un sombreado de acuerdo con un contorno:
Antes de empezar: desactive la opción Mantener sombreado y contorno relacionados en la página Preferencias de usuario del cuadro de diálogo Opciones.
- En la zona de gráficos, especifique el sombreado que desea modificar.
Se muestran todos los puntos de pinzamiento.
- Haga clic con el botón derecho del ratón en un punto de pinzamiento y especifique una opción de edición de vértice en el menú contextual.
Nota: Según el punto de pinzamiento especificado, las opciones del menú pueden variar.
- Estirar. Mueve el sombreado a una ubicación especificada.
- Insertar vértice. Inserta un vértice adicional en el punto medio del siguiente segmento.
- Convertir en Arco/Convertir en Línea. Convierte el siguiente segmento en un arco si es un segmento lineal, o en una línea si se trata de un segmento de curva. Si convierte un segmento lineal en un segmento de arco, especifique un punto donde forzar el paso del arco.
- Eliminar vértice. Elimina el vértice actual.

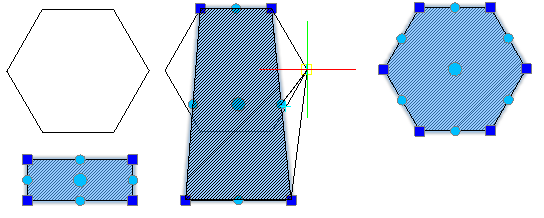

Ejemplo:
Configuración de las opciones de visualización del sombreado
De forma opcional, utilice las opciones siguientes para mostrar y seleccionar mejor entidades sombreado:
