-EditarSombreado

Utilice el comando -EditarSombreado para modificar un sombreado o relleno de color existente.

Puede modificar patrones de sombreado, rellenos de colores sólidos o rellenos de colores gradientes. A continuación, puede agregar entidades adicionales al conjunto de entidades a las que se les aplicará sombreado o relleno.

Es la variante de la ventana de comandos del comando EditarSombreado.

Para editar un patrón de sombreado o un relleno de color:

1. Escriba -Editar sombreado en el indicador de comandos.
2. En la zona de gráficos, especifique un sombreado existente.
3. Especifique una de las siguientes opciones:
   • Anotativo: especifica que deben aplicarse escalas anotativas cuando cree o edite el sombreado. Cuando cambia la escala de las áreas de visualización en las hojas de diseño, las entidades de sombreado conservan automáticamente el tamaño del sombreado. Esta propiedad garantiza tamaños de patrón similares en las áreas de visualización de las hojas de diseño. Consulte Crear sombreado anotativo.
   • Crear contorno: Le permite dibujar los contornos de la misma forma en que dibuja una polilínea. Puede especificar si el patrón de sombreado se actualiza automáticamente al cambiar el contorno de sombreado. Ver Establecer contornos para patrones de sombreado.
   • Deseleccionar contorno: Elimina las entidades seleccionadas de la definición de contorno. Si ya ha seleccionado contornos de sombreado, puede eliminarlos de la selección. Para seleccionar otros contornos, utilice Agregar contornos.
   • Reconstruir contorno: Le permite crear un contorno alrededor de un sombreado desvinculado. Puede especificar que el nuevo contorno esté vinculado al sombreado.
   • Sombreado por contorno: Genera diferentes sombreados con las mismas propiedades si agrega contornos a varias áreas de una sola vez. No active esta opción si se requiere un sombreado conectado. Consulte Configuración de opciones adicionales de detección de contornos de sombreado.
   • Región interna: Le permite especificar el método utilizado para sombrear entidades dentro del contorno. Consulte Configuración de opciones adicionales de detección de contornos de sombreado.

     Seleccione una de las siguientes opciones:

     • Alejar: Crea patrones de sombreado sólo en las zonas más extremas.
     • Acercar/Alejar: Crea patrones de sombreado entre zonas alternativas, comenzado por el área más extrema (valor predeterminado).
     • Ignorar: Ignora la estructura interna y sombrea la zona completa. Las líneas de sombreado atraviesan el texto, los atributos de bloque y los sólidos en 2D.

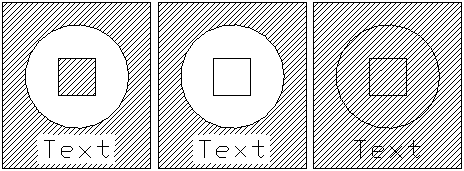

     En el siguiente diagrama se muestran los estilos Interior/Exterior, Exterior e Ignorar.



   • Patrón: Le permite seleccionar un patrón de sombreado predefinido, definido por el usuario o sólido . Un sombreado sólido rellena el área contorneada con el color actual. Consulte Configuración de un patrón de sombreado.
   • Inicio de patrón: Le permite especificar el punto de partida del patrón de sombreado. Consulte Para establecer el punto de partida del patrón de sombreado.
   • Ubicación: Permite definir la colocación del sombreado en relación a sus contornos. Consulte Para definir la ubicación.
   • No relacionar: Quita el vínculo entre sombreado y contorno. Consulte Para eliminar el vínculo entre el sombreado y el contorno.

       Nota: Una vez quitado el vínculo, no puede restablecerse. Debe crear de nuevo el sombreado para restablecer el vínculo.

   • Transparencia: Le permite controlar la transparencia del sombreado para ver mejor las entidades situadas bajo el mismo. Esta opción es especialmente útil para los rellenos sólidos. Consulte Para especificar el nivel de transparencia.

Para eliminar el vínculo entre el sombreado y el contorno:

1. Escriba -Editar sombreado en el indicador de comandos.
2. En la zona de gráficos, especifique un sombreado existente.
3. Especifique la opción No relacionar.

Acceso

Comando: -EditarSombreado
