Cálculo de áreas

Utilice el comando ObtenerÁrea para calcular el área y el perímetro especificando una entidad de dibujo o puntos que componen un área a medir.

También puede utilizar la opción Área del comando MedirGeometría.

Puede agregar o restar áreas en una sola operación.

El comando calcula lo siguiente:

  • Área, perímetro, longitud o circunferencia de una entidad
  • Áreas definidas mediante la especificación de puntos
  • Áreas combinadas

Para calcular el área y el perímetro de una entidad de dibujo:

  1. Haga clic en Herramientas > Consulta > Obtener área (o escriba ObtenerÁrea).
  2. Especifique la opción Seleccionar entidad.

    Utilice esta opción para evaluar áreas geométricas comunes (como círculos, elipses, arcos o contornos polilínea). Si especifica una entidad que no está cerrada, el área se calcula como si lo estuviera.

  3. En la zona de gráficos, seleccione una entidad de dibujo.

    Muestra de la medición resultante. La información mostrada depende del tipo de entidad de dibujo especificada. Por ejemplo, para Círculos y Elipses el comando muestra el área y la circunferencia.

Para calcular el área y el perímetro especificando puntos:

  1. Haga clic en Herramientas > Consulta > Obtener área (o escriba ObtenerÁrea).

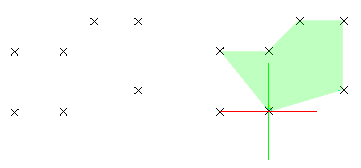

  2. En la zona de gráficos, especifique puntos que compongan un área a medir.

    El área definida se resalta dinámicamente en la zona de gráficos a medida que se especifican los puntos.

    Si desea utilizar puntos específicos de entidades de dibujo, por ejemplo, un punto inicial y un punto final de una entidad de dibujo, utilice las funciones de EnganchesDeEntidades.

  3. Presione Intro cuando termine de especificar los puntos.

    Aparecen las mediciones de área y perímetro.

Para calcular las áreas combinadas:

Puede calcular el área total de varias regiones combinadas especificando puntos o seleccionando entidades. Defina un área especificando puntos o utilizando la opciónEspecificar entidad. Continúe añadiendo o eliminando áreas según sea necesario utilizando las opciones Agregar y Restar.

  1. Haga clic en Herramientas > Consulta > Obtener área (o escriba ObtenerÁrea).
  2. Especifique la opción Agregar o Restar para agregar o restar un área parcial.
  3. Especifique puntos que compongan un área para medir y presione Intro.

    o

    Especifique la opción Seleccionar entidad y seleccione una entidad de dibujo en la zona de gráficos.

    Aparecen las mediciones de área y perímetro.

  4. Repita el paso 3 para agregar o restar otras áreas.

    Se calcula la operación de adición o resta y se visualizan las mediciones de área y perímetro.

    Cuando se agregan o restan áreas parciales de un área, el área evaluada es el nuevo valor del parámetro, a menos que especifique explícitamente otra opción.

  5. Presione Intro.

Acceso

Comando: GetArea

Menú: Herramientas > Consulta > Obtener área
