Lista de materiales

La pestaña Lista de materiales muestra la LDM de artículo, que se corresponde con la estructura de artículos, y LDM etiquetadas para el artículo seleccionado.

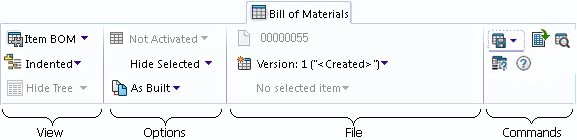

Consulte Listas de materiales para ver más detalles. La imagen siguiente muestra la pestaña Listas de materiales correspondiente a un artículo. Asimismo, puede ver otros tipos de LDM en la pestaña Lista de materiales. Consulte la Ayuda del Explorador de archivos de SOLIDWORKS PDM .

La lista se genera desde la base de datos del almacén y no refleja los cambios locales que no se registran.

BOM_UI_Items

Ver

Desplegable Lista de materiales (LDM) Seleccione una plantilla de LDM (la predeterminada es LDM de artículos) o LDM etiquetada. La plantilla define las columnas de la LDM. Las plantillas de LDM se gestionan desde la herramienta Administración.
Desplegable Vista de LDM Selecciona cómo se muestra el contenido de la LDM:
  • Indentada muestra todos los elementos en una vista jerárquica.
  • Sólo piezas muestra solo elementos sin elementos secundarios en una vista plana. Las cantidades para artículos que hagan referencia a más de un artículo principal se acumulan.
  • Sólo nivel superior solo muestra los elementos de nivel superior.
Desplegable Vista del gestor No se admite para LDM de artículos.

Para las LDM calculadas, se alterna la visualización del panel del árbol de la LDM.

Opciones

BOM_UI_Not_Activated_control Activación Controla si la LDM es visible en la vista Lista de materiales.
BOM_UI_Show_selected_control Archivo seleccionado Muestra u oculta el archivo de nivel superior seleccionado en la lista de archivos de LDM.
BOM_UI_As_Built_control Versión referenciada Indica si las versiones de los componentes que se muestran son las versiones de la creación del ensamblaje o las versiones más recientes de los componentes.

Archivo

Archivo de origen (Sólo lectura) Para las LDM de artículos, el ID de artículo.

Para las LDM calculadas, el nombre de archivo del ensamblaje o dibujo.
Versión del archivo Para LDM de artículos, selecciona la versión del artículo para el que desea mostrar la LDM. Para LDM etiquetadas, muestra la versión del artículo asociado.
En LDM etiquetadas, si el icono Actualizar versión de origen, al final del campo de texto, se muestra como , significa que existe una versión más actualizada del artículo de origen y que puede actualizar los datos de la LDM etiquetada para que coincidan. Si se muestra como , significa que la LDM etiquetada se basa en la última versión del artículo.

Para las LDM calculadas, le permite seleccionar la versión del archivo de origen cuya LDM se va a mostrar.
Configuración No se admite para LDM de artículos.

Para las LDM calculadas, le permite seleccionar la configuración del archivo de origen cuya LDM se va a mostrar.

Comandos

Desplegable Guardar Seleccione una de las siguientes opciones:
  • Guardar - Guarda la LDM.
  • Guardar como archivo csv - Crea un archivo de valores separados por coma (CSV).
  • Guardar como LDM - Crea una LDM etiquetada.
BOM_UI_Open_as_CSV_file Abrir como CSV Abre la LDM como un archivo CSV en Excel.
Búsqueda Busca una cadena de texto en la LDM.
Comparar Cambia la disposición de la pestaña Listas de materiales para que pueda seleccionar una segunda LDM que comparar.
BOM_UI_Switch_View Cambiar vista No se admite para LDM de artículos.

Disponible cuando la carpeta contiene LDM activada o etiquetadas.

Permite que cambie a la vista Vista de LDM, donde la sección superior de las LDM activadas y etiquetadas de las lista del panel derecho de la carpeta.
Filtro Sólo LDM etiquetadas.

Abre el cuadro de diálogo Filtro, donde puede especificar el contenido de la LDM para mostrar.

Números de posición Sólo LDM etiquetadas.

Abre el cuadro de diálogo Números de posición.

Traer Sólo LDM etiquetadas.

Trae la LDM etiquetada.

Registrar Sólo LDM etiquetadas.

Registra la LDM etiquetada.
? Acceda a la ayuda sensible al contexto.

Menús contextuales

Haga clic con el botón derecho del ratón en la lista de LDM para seleccionar un archivo y mostrar los siguientes comandos.

Examinar en una nueva ventana Abre una ventana nueva del Explorador con el archivo seleccionado como el archivo seleccionado en el panel superior de la nueva ventana.
Cambiar tamaño de vista preliminar de miniaturas Cambia el tamaño de las vistas preliminares de miniaturas a Pequeño, Medio o Grande. De forma predeterminada, está seleccionado Medio.
Cuando selecciona el tamaño en una tabla, SOLIDWORKS PDM configura el mismo tamaño en las tablas y en las pestañas correspondientes. Es posible que las vistas preliminares de miniaturas de archivos que no son de SOLIDWORKS no queden nítidas al seleccionar Medio o Grande.

LDM

Las columnas visibles en la LDM dependen de la plantilla de LDM seleccionada. El administrador puede configurar las columnas para mostrar y definir las plantillas.
