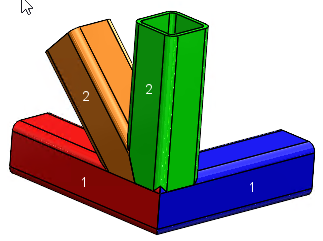

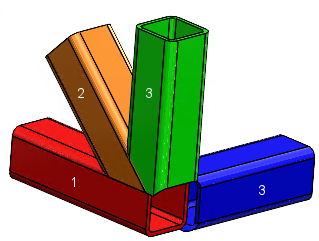

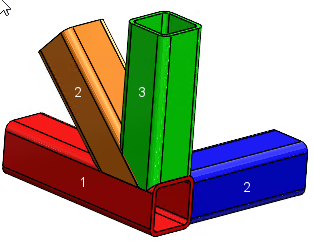

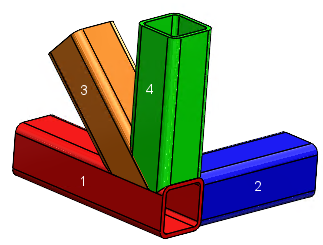

Este tema muestra ejemplos de esquinas complejas con diferentes órdenes de recorte.
Miembro del Grupo de miembros de herramienta de recorte

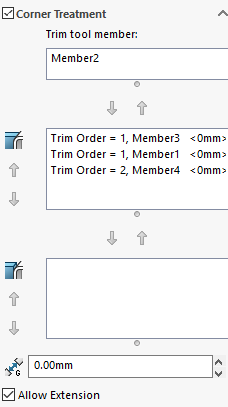

En el PropertyManager Esquina compleja, al mover un miembro del grupo Recorte sólido al grupo Miembro de la herramienta de recorte, los miembros restantes se recortan. El recorte se basa en:
- las órdenes de recorte de los miembros restantes
- la posición del miembro que se mueve al grupo Miembro de la herramienta de recorte.

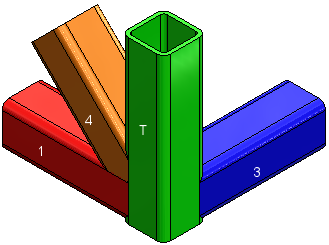

En el ejemplo siguiente, T representa que el miembro 2 se mueve al grupo Miembro de la herramienta de recorte.
Miembro del grupo Recorte plano
En el PropertyManager Esquina compleja, al mover miembros al grupo Recorte plano, el miembro que se ha movido se recorta. El recorte se basa en las órdenes de recorte y las posiciones de los miembros que están tocando el miembro que se ha movido.

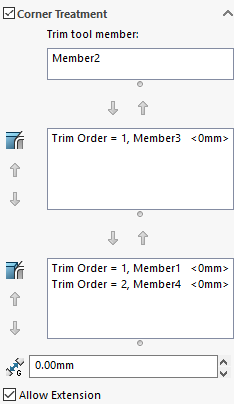

En el siguiente ejemplo, el miembro 2 es un miembro de la herramienta de recorte, y los miembros 1 y 4 se mueven al grupo de recorte plano.

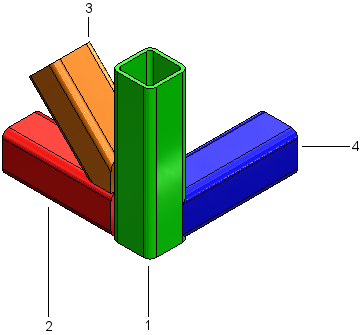

| 1 |
Member2: Herramienta de recorte |
| 2 |
Member1: Recorte plano, orden de recorte 1 |
| 3 |
Memebr4: Recorte plano, orden de recorte 2 |
| 4 |
Member3: Recorte sólido, orden de recorte 1 |
