PropertyManager Trazado de comprobación de convergencia

El Trazado de comprobación de convergencia detecta las regiones del modelo donde el solver ha encontrado problemas de convergencia de contacto.

Para acceder al Trazado de comprobación de convergencia:

  • Haga clic en Herramientas de diagnóstico > Trazado de comprobación de convergencia (CommandManager de Simulation).
  • En el gestor de Simulation, haga clic con el botón derecho del ratón en Resultados y haga clic en Definir trazado de comprobación de convergencia.

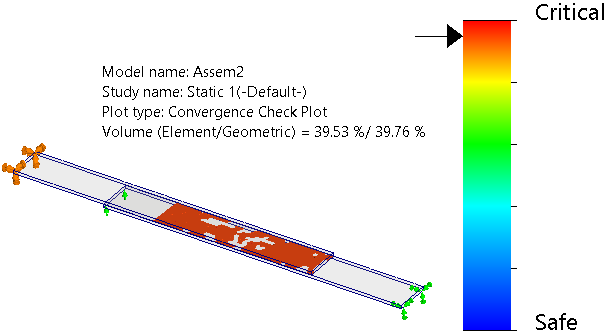

Visualizar El trazado muestra las regiones críticas y seguras del modelo con respecto al estado de la convergencia de contacto y la corrección de desplazamiento normalizado. Mueva el control deslizante hacia Crítico para ver las regiones del modelo en las que el solucionador no ha alcanzado la convergencia de contacto y que tienen valores altos para la corrección de desplazamiento normal.

La leyenda del trazado muestra la relación de volumen de los elementos para los cuales se ha alcanzado la convergencia de contacto con respecto al total de los elementos que participan en la formulación de las interacciones de contacto.

La corrección de desplazamiento normal es la relación en el número de iteración del contacto final del vector de desplazamiento nodal incremental total con respecto al vector de desplazamiento nodal total.



  • Antes de ejecutar el análisis, puede comprobar las áreas de interacciones de contactos definidas por la configuración de interacción de nivel global y local con el PropertyManager Visor de interacción.
  • Compruebe la distancia entre las piezas que entran en contacto. Las piezas que tienen una distancia mayor que el valor de umbral (definido en el PropertyManager Interacciones ocales) no cumplen los requisitos para el contacto a nivel local.

Propiedad

Incluir texto de título Introduzca un título para el trazado..
Asociar el trazado con orientación de vista etiquetada Seleccione una orientación de vista predefinida para aplicar al trazado.
Asociar con vista actual Aplica la orientación de vista actual al trazado.
