Puede ajustar el tamaño de algunas operaciones de piezas importadas antes de reconocerlas.
Se admiten las siguientes operaciones:
- Revolución de saliente y Corte de revolución
- Chaflanes
- Redondeos
- Bridas de arista y dobladillo
- Taladros
Para establecer el
orden de reconocimiento, vaya al cuadro de diálogo
Opciones.
La herramienta para ajustar tamaño no permite editar piezas en el contexto de un ensamblaje.
Para utilizar la herramienta Ajustar tamaño:
- Abra un modelo importado.
Si se le pregunta, no continúe con el reconocimiento de operación.

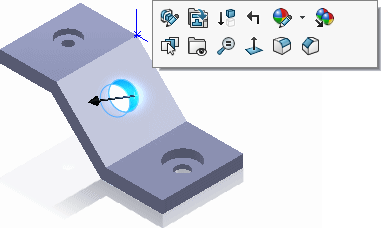

- Haga clic con el botón derecho del ratón en una operación y seleccioneEditar operación
. Esto agrega la operación al gestor de diseño del FeatureManager.
Si la operación incluye varias instancias que se crearon simultáneamente, sólo se modifica la instancia en la cara seleccionada.
- Puede:
- Hacer clic en las cotas para editarlas en la zona de gráficos
- Haga clic con el botón derecho del ratón en la operación en el gestor de diseño del FeatureManager y seleccione Editar operación
para mostrar el PropertyManager y editar la operación.
En este ejemplo,
Diámetro de taladro1 6.0 se cambió a
Tornillo de cabeza plana #4.
- Después de guardar los cambios, haga clic en Reconocer operaciones
(barra de herramientas Operaciones) para convertir la pieza importada.
