PropertyManager Vista de sección (modelos)

Este PropertyManager controla las vistas de sección en documentos de piezas y de ensamblajes.

Para abrir el PropertyManager Vista de sección:

Haga clic en Vista de sección (barra de herramientas Ver) o Ver > Pantalla > Vista de Sección.

Vista de sección de dibujo

La siguiente letra de sección de vista aparece automáticamente. Puede cambiarla.

Método de sección

Planar Define una vista de sección al seleccionar uno, dos o tres planos o caras planas.
Zona Define una vista de sección al seleccionar una o más zonas. Las zonas se definen por la intersección del plano o la cara seleccionados y el cuadro delimitador del modelo.

Para establecer sólidos y componentes como transparente, debe seleccionar Método de sección de zona.

Método de sección plana con 1 plano de sección seleccionado Método de sección plana con 2 planos de sección seleccionados

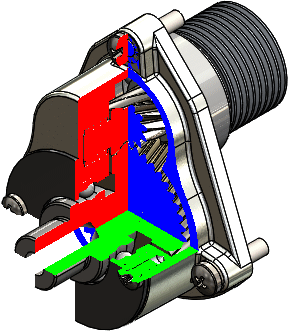

Método de sección plana con 3 planos de sección seleccionados Método de sección de zona

Opciones de sección

Método de equidistancia Indica el plano en el que se calculan los valores de equidistancia.

Las equidistancias puede ser perpendiculares a:

Plano de referencia

Calcula de manera normal los valores con respecto al plano de sección orientado.

Plano seleccionado

Calcula de manera normal los valores con respecto al plano que seleccione en Sección 1.
Mostrar tapa de sección Visualiza una tapa de sección con el color especificado en el cuadro Editar color. Desactive esta opción para ver dentro del modelo.
Conservar el color de tapa Sigue mostrando la tapa de sección con el color especificado en el cuadro Editar color después de cerrar el PropertyManager de Vista de sección. En la tabla siguiente se indican los resultados en la visualización después de cerrar el PropertyManager para un ensamblaje.
Sección solo de gráficos Proporciona resultados más rápidos con funciones de selección limitadas.
No se puede seccionar una cara ni una arista. Conserve el color de tapa de sección en una vista de sección de solo gráficos. Los píxeles que quedan en el mismo plano como el plano de sección o la cara no están ocultos.

Sección 1

Solo en la Sección 1 es posible girar un plano de vista de sección con respecto a un eje, un eje temporal, un taladro o una arista o cara cilíndrica. Puede especificar el ángulo de giro o arrastrar el asa.

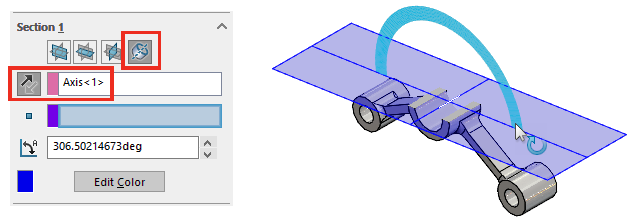

Plano con respecto al eje Crea un plano de vista de sección con respecto a un eje, eje temporal, un taladro o una arista o cara cilíndrica. No es necesario limitar la vista de sección a un punto secundario, como un vértice. Puede hacer clic en Invertir dirección de sección para invertir la vista de sección a través del plano creado.
(Opcional) Seleccione un vértice o un punto. Especifica el vértice o punto a través del cual se inicia el plano de vista de sección.
Girar el plano a lo largo del eje Especifica el ángulo de giro del plano de vista de sección con respecto al eje, comenzando desde el vértice o punto seleccionado. También puede arrastrar las asas para especificar el giro.
  Editar color Especifica el color del plano de vista de sección

Sección 1, Sección 2, Sección 3

Sección 3 aparece después de que se seleccione Sección 2. Utilice Sección 2 y Sección 3 para cortar la vista en secciones con planos y caras adicionales.

  Planos/Caras de sección Especifique un plano o una cara, o haga clic en Frontal , Superior o Derecho para crear una vista de sección. Invertir dirección de sección cambia la dirección del corte.
Equidistancia Especifica una equidistancia para el corte de sección desde un plano o una cara.
Rotación X Gira la sección de referencia a lo largo del eje X.
Rotación Y Gira la sección de referencia a lo largo del eje Y.
  Editar color Especifica el color del plano de vista de sección.

Vistas de sección ocultas Mostrar tapa de sección y Conservar el color de tapa seleccionados

Mostrar tapa de sección y Conservar el color de tapa se han activado Mostrar tapa de sección seleccionada y Conservar el color de tapa borrado

Sección por sólido o componente

Sólidos o componentes para incluirlos o excluirlos en las vistas de sección Enumera los componentes o sólidos seleccionados.
Excluir selección No secciona los sólidos o componentes seleccionados. El resto de sólidos o componentes se seccionarán.
Incluir selección Secciona los sólidos o componentes seleccionados. El resto de sólidos o componentes no se seccionarán.

Sólidos o componentes de sección transparente

  Sólidos o componentes para incluirlos o excluirlos de la sección transparente Enumera los componentes o sólidos seleccionados.
  Excluir selección No cambie la transparencia de los sólidos o componentes seleccionados.
  Incluir selección Cambie la transparencia de los sólidos o componentes seleccionados.
Transparencia de sección Especifica la cantidad de transparencia. Introduzca un valor o mueva el control deslizante.
Activar plano de selección Muestra un plano de selección con el sistema de referencia en el centro del plano. Use el sistema de referencia para controlar la posición y el ángulo del plano de selección.

Están disponibles al hacer clic en Sección por sólido o componente o Sólidos o componentes de sección transparente.

Vista preliminar

Muestra una vista preliminar de solo gráficos de la sección basada en la ubicación plana de la sección y en los componentes o sólidos que el usuario ha seleccionado en Componentes seleccionados o en Sólidos seleccionados. Oculta los planos de sección, los planos de referencia o perfiles de cara y el plano de selección.

Guardar

Haga clic para guardar la vista de sección y, a continuación, especifique las opciones siguientes en el cuadro de diálogo Guardar como y haga clic en Guardar:

Orientación de la vista Guarda la vista de sección como una vista etiquetada en el cuadro de diálogo Orientación. La vista no está disponible en dibujos.
Vista de anotación de dibujo
Disponible si selecciona solo una Sección y desactiva Sección por sólido o componente y Sólidos o componentes de sección transparente.

Para ensamblajes, esta opción está disponible si selecciona una Sección y Sección por componente.

Crea una vista de anotación de la vista de sección e incluye la vista de sección en Ver paleta de los dibujos. El nombre de la vista de sección aparece en Anotaciones .

Si se guarda con esta opción, se abrirá el cuadro de diálogo Propiedades de vista de anotación de sección para que pueda especificar los componentes que desea dejar sin cortar. Especifique las siguientes opciones y haga clic en Aceptar.

Componentes excluidos

Deja los componentes seleccionados sin cortar.

Rayar automáticamente

Se ajusta automáticamente para los componentes circundantes con el mismo patrón de rayado. Los patrones de rayado cambian al seccionar un ensamblaje.

Excluir cierres

Excluye cierres para que no sean seccionados. Los cierres incluyen cualquier elemento insertado desde SOLIDWORKS Toolbox, a excepción de los miembros estructurales. Puede designar cualquier componente como cierre.
Para designar cualquier componente como cierre, ábralo y haga clic en Archivo > Propiedades . En el cuadro de diálogo de la pestaña Personalizar, seleccione IsFastener en Nombre de propiedad e introduzca 1 en Valor / Expresión de texto.
Nombre de la vista Introduzca un nombre para la vista de sección.
