Propiedades de documento - Chapa metálica

Le permite especificar las opciones de chapa metálica. Disponible para todos los tipos de documentos. Las opciones varían en función de si se trabaja con una pieza, un ensamblaje o un dibujo.

Para abrir este cuadro de diálogo:

Con una pieza, ensamblaje o dibujo abierto, haga clic en Herramientas > Opciones > Propiedades de documento > Chapa metálica.

Para mostrar las líneas de pliegue en matrices planas, haga una de las siguientes acciones:

  • Haga clic en Ver > Ocultar/Mostrar > Croquis.
  • En el gestor de diseño del FeatureManager, expanda Flat-Pattern y Flat-Pattern(n) . Haga clic con el botón derecho del ratón en Bend-Lines y haga clic en Mostrar .

Opciones de piezas y ensamblajes

Simplificar pliegues
Endereza las aristas curvadas en la chapa desplegada. Si se deja desactivada, las aristas complejas permanecen en la chapa desplegada.

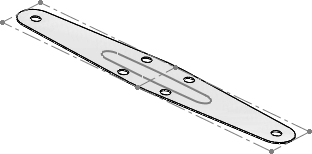

Simplificar pliegues activado

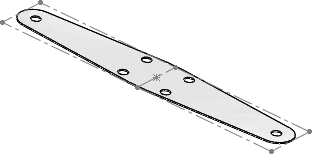

Simplificar pliegues desactivado
Tratamiento de esquinas Aplica aristas suaves en la chapa desplegada.
Crear varias chapas desplegadas cuando una operación cree varios sólidos de chapa metálica Si utiliza una operación para crear sólidos adicionales en una pieza de chapa metálica, cada nuevo sólido tendrá una operación de chapa metálica y de matriz aplanada.

Esta opción se aplica a piezas creadas antes de SOLIDWORKS 2013. En caso contrario, cada sólido en una pieza de chapa metálica multicuerpo tiene su propia chapa desplegada.
Mostrar punzones de la herramienta de conformar chapa al desplegar Muestra la herramienta de conformar chapa y su croquis de colocación en una chapa desplegada.

Mostrar perfiles de la herramienta de conformar chapa al desplegar Muestra el croquis de colocación de la herramienta de conformar chapa en una chapa desplegada.

Mostrar centros de la herramienta de conformar chapa al desplegar Muestra el croquis de colocación de la herramienta de conformar chapa y el centro donde ésta está situada en una chapa desplegada.

Mostrar perfiles de cartela de chapa metálica al aplanar Muestra perfiles de cartela de chapa metálica al aplanar una pieza de chapa metálica.

Mostrar centros de cartela de chapa metálica al aplanar Muestra marcas de centro de cartela al aplanar una pieza de chapa metálica.

Opciones de dibujo

Colores de chapa desplegada Permite seleccionar colores para las entidades de chapas desplegadas. Puede seleccionar colores para:
  • Líneas de pliegue - Dirección hacia arriba
  • Líneas de pliegue - Dirección hacia abajo
  • Operación de conformar chapa
  • Líneas de pliegue - Dobladillos
  • Aristas de modelo
  • Color de croquis de chapa desplegada
  • Envolvente

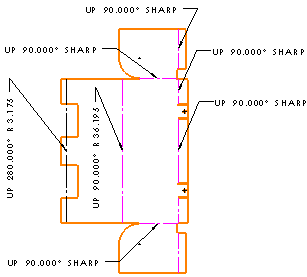

Visualizar notas de pliegue de chapa metálica Muestra las notas de pliegue en el dibujo. En Estilo, seleccione la ubicación para las notas de pliegue. También puede hacer clic con el botón derecho del ratón en una vista de chapa desplegada y hacer clic en Propiedades y seleccionar o desactivar Visualizar notas de pliegue de chapa metálica.
Si selecciona líneas de pliegue de arriba o abajo, también puede agregar líneas indicativas de notas individual o simultáneamente, mientras esté en el documento de dibujo.
Estilo de líneas indicativas
  • Seleccione: un estilo de línea indicativa de .
  • Seleccione: un Grosor de línea indicativa de o seleccione Tamaño personalizado e introduzca un grosor.
Texto
  • Fuente. Haga clic para modificar la fuente.
  • Alineación de texto. Seleccione:
    • Centrar
    • Izquierda
    • Derecha
Posición de líneas indicativas Seleccione una posición predeterminada:
  • Más cerca
  • Izquierda
  • Derecha
Visualización de líneas indicativas
  • Recta
  • Plegado. Inserta un pliegue horizontal en la línea indicativa que está alineada con el texto. Seleccione una de las siguientes opciones:
    • Usar longitud de línea indicativa del documento. Deriva la longitud de la línea indicativa desde la configuración de la página Anotaciones.
    • Longitud de línea indicativa. Permite introducir la longitud de la sección no acodada de la línea indicativa.
  • Subrayada
  • Enganche a alineación de línea indicativa. Permite enganchar la línea indicativa o a un lado del texto.
Capa
Seleccione una capa .
Primero debe crear capas para el dibujo antes de que pueda seleccionarlas para acceder a las propiedades de documento.
Borde
  • Estilo. Seleccione Ninguno para mostrar el texto sin borde o seleccione un estilo de borde.
  • Tamaño. Seleccione un tamaño de la lista (un número de caracteres determinado), Adaptado al espacio (que se ajusta automáticamente al texto) o Tamaño personalizado (donde se puede definir el tamaño).
Formato Le permite cambiar el formato o idioma para las notas de pliegue de chapa desplegada en los dibujos.

Por ejemplo, si se crea una vista de chapa desplegada en inglés, las notas de línea de pliegue estarán en inglés. Para cambiar el formato o el idioma de las notas de líneas de pliegue, configure el Formato en Intercambiar y, a continuación, en Herramientas > Opciones > Opciones de sistema > Ubicaciones de archivos , configure Mostrar carpetas para como Archivo de nota para línea de pliegue de chapa metálica, y configure la ubicación del archivo en el formato o idioma deseados.

Para mantener el mismo formato o idioma para las notas de pliegue de chapa desplegada, defina Formato en Mantener.
Mostrar cara fija Muestra la cara fija definida en la operación de chapa desplegada de la pieza de chapa metálica.
Para ver la cara fija, la vista de chapa desplegada debe incluir una tabla de pliegue.
Mostrar dirección de fibra Muestra la dirección de fibra definida en la operación de chapa desplegada de la pieza de chapa metálica.
Para ver la dirección de fibra, la vista de chapa desplegada debe incluir una tabla de pliegue.

Nuevos sólidos de chapa metálica

Puede definir el comportamiento predeterminado que controla si los sólidos de chapa metálica siguen los parámetros definidos en la carpeta Chapa metálica del gestor de diseño del FeatureManager.

Las siguientes opciones le permiten controlar el comportamiento predeterminado de los sólidos de chapa metálica recién creados, tanto si las definiciones de chapa metálica siguen la carpeta de configuración Chapa metálica como si no:
  • Reemplazar parámetros predeterminados
  • Reemplazar parámetros de fibra neutra del pliegue
  • Reemplazar parámetros de desahogo automáticos
  • Utilizar parámetros de chapa metálica del material. Si asigna un material personalizado a una pieza de chapa metálica, puede vincular los parámetros de chapa metálica al material. Esta opción utiliza parámetros de chapa metálica asociados al material seleccionado. Cuando se selecciona, los parámetros asignados al material se aplican a todo en la carpeta Chapa metálica del gestor de diseño del FeatureManager.

Cuando se selecciona, estas opciones reemplazan los parámetros de la carpeta Chapa metálica . En los PropertyManager del sólido de chapa metálica individual, se seleccionan las casillas de verificación correspondientes Reemplazar parámetros predeterminados. Cuando se han desactivado todas las opciones, todos los parámetros de sólidos de chapa metálica individuales se rigen por las configuraciones de la carpeta Chapa metálica .
