Seleccionar otra y Seleccionar referencia de relación de posición

Seleccionar otra

Para seleccionar elementos ocultos:

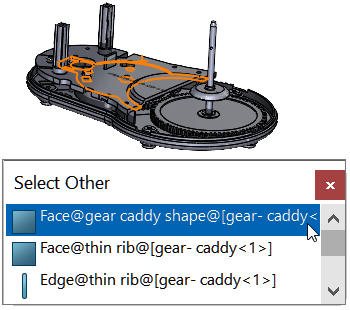

1. En un documento de pieza o de ensamblaje, haga clic con el botón secundario del ratón en un modelo de la zona de gráficos y elija Seleccionar otra .
   • El puntero cambia a y aparece el cuadro de diálogo Seleccionar otra con una lista de entidades que se encuentran debajo del puntero, en el orden en que se encuentran. Un icono muestra el tipo de entidad como una cara o arista.
   • Pase el cursor por encima de los elementos de la lista para resaltarlos en la zona de gráficos.
   • Para desplazarse a través de la lista, presione Tab o gire el botón central del ratón.
   • Puede hacer clic con el botón derecho del ratón en el modelo para ocultar caras y revelar otras caras y aristas ocultas.
2. Haga clic en la lista en la zona de gráficos para seleccionar una entidad.



Seleccionar referencia de relación de posición

Cuando hay más de una referencia de relación de posición disponible, el cuadro de diálogo Seleccionar referencia de relación de posición muestra una lista de referencias de relación de posición.

Para seleccionar una referencia de relación de posición:

1. Abra un modelo donde haya varias referencias disponibles entre dos componentes.

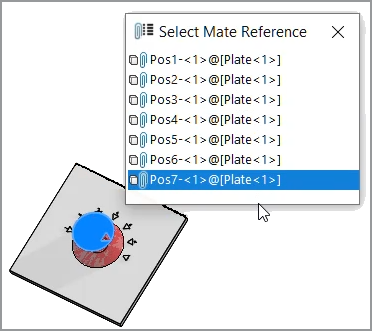

   En este ejemplo está creando una referencia de relación de posición entre una perilla y una placa. La placa tiene varias posiciones que puede seleccionar.



2. Coloque la perilla sobre la placa.

   La opción Seleccionar referencia de relación de posición aparece cuando la perilla está sobre la placa.



3. En el cuadro de diálogo Seleccionar referencia de relación de posición , seleccione una referencia.
