La opción Esquema de acotación automática le permite especificar uno o dos tipos de pieza: Prismática o Torneada. Esta opción afecta a las vistas de anotación y opciones de líneas indicativas utilizadas para mostrar cotas de diámetro. Con tolerancia geométrica, la opción también afecta al tipo de tolerancias utilizadas para colocar operaciones que son concéntricas con respecto a un eje de datos.

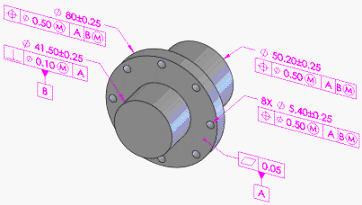

Piezas prismáticas
Las cotas de diámetro se muestran con una línea indicativa dirigida en una vista de anotación que es perpendicular al eje de la operación.
Las tolerancias de ubicación se utilizan para colocar operaciones que son concéntricas con un eje de datos. Las tolerancias que se aplican a los diámetros 41.50, 50.20 y 80 son tolerancias de posición. Son concéntricas con respecto al eje del dato
B.

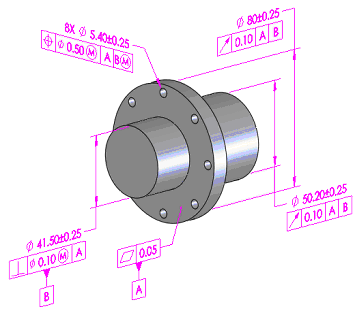

Piezas torneadas
Las cotas de diámetro se muestran en una vista de anotación como cotas lineales que son paralelas al eje de la operación.
Las tolerancias de descentramiento se utilizan para colocar operaciones que son concéntricas con un eje de datos. Las tolerancias que se aplican a los diámetros 41.50, 50.20 y 80 son tolerancias de descentramiento. Son concéntricas con respecto al eje del dato
B.
