Defeature para piezas

Con la herramienta Defeature, puede simplificar una pieza o un ensamblaje y guardar los resultados en un archivo nuevo en el que los detalles se reemplazan por sólidos mudos (es decir, sólidos sin definición de función ni historial). A continuación, puede compartir el nuevo archivo sin revelar la totalidad de los detalles de diseño del modelo.

El PropertyManager Defeature incluye herramientas para la selección manual y automática de los detalles para conservar o eliminar.

Para abrir este PropertyManager:

Haga clic en Defeature (barra de herramientas Herramientas) o Herramientas > Defeature.

Antes	Después

Configuraciones simplificadas derivadas

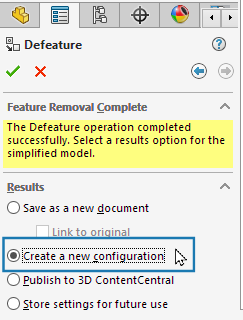

Puede guardar una versión simplificada de una pieza como una configuración derivada. En el PropertyManager Defeature, en la pestaña Finalizó la eliminación de operaciones, seleccione Crear una nueva configuración para crear la configuración simplificada derivada.

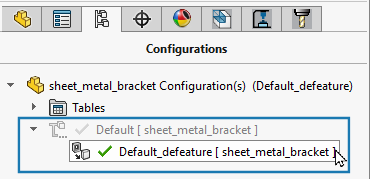

En la pestaña Configuración, la versión simplificada de la pieza aparece como una configuración derivada de la configuración padre.

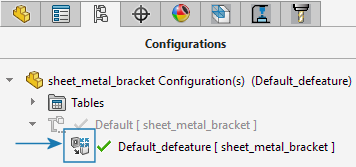

Para editar una configuración simplificada, haga clic con el botón derecho sobre ella y seleccione Editar Defeature. Si se modifica la pieza padre, aparece un símbolo en la configuración simplificada derivada para alertarle.

Para actualizar la configuración simplificada en el archivo padre modificado, haga clic con el botón derecho en la configuración simplificada y haga clic en Actualizar Defeature.

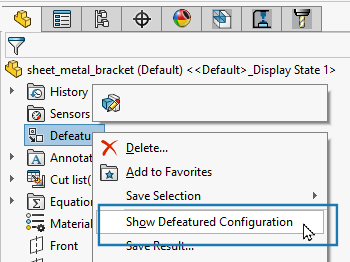

Puede cambiar entre la visualización de la configuración padre y la configuración simplificada derivada. Si está visualizando la configuración padre, para cambiar a la configuración simplificada, haga clic con el botón derecho en la entidad simplificada en el gestor de diseño de FeatureManager y haga clic en Mostrar configuración simplificada.

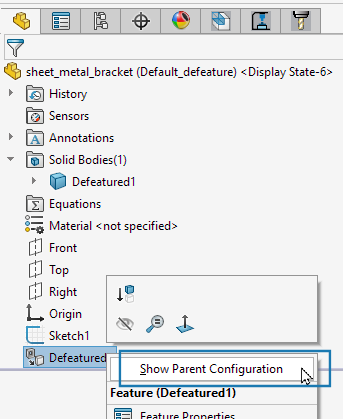

Para volver a la configuración padre, haga clic con el botón derecho en la función Defeature en el gestor de diseño del FeatureManager y haga clic en Mostrar configuración padre.
