La estructura de la carpeta de subpiezas soldadas se mantiene al utilizar las opciones de ordenación de la lista de cortes.
Si dos sólidos agrupados en dos carpetas diferentes de subpiezas soldadas se vuelven geométricamente idénticos, el software los compara y los ordena con sólidos de la misma carpeta de subpiezas soldadas. El software no ordena ni agrupa los sólidos en la misma carpeta de lista de cortes, ya que rompería con la intención del diseño de carpetas de subpiezas soldadas.
Este ejemplo utiliza una matriz de pieza soldada con la operación Saliente-Extruir de repetición y cinco instancias.Se ha agregado una operación Cortar-Extruir1 a la repetición y la operación Redondeo1 a la instancia número dos.
|

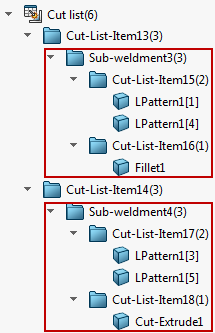

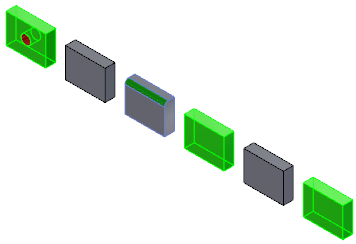

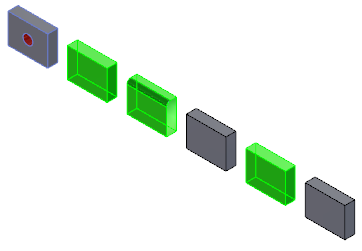

Esta ilustración muestra la estructura de la Lista de cortes antes de ordenar. Observe las carpetas independientes de subpiezas soldadas, cada una con varias carpetas de elementos de la lista de cortes.  La Subpieza soldada3 contiene las instancias número uno, dos y cuatro.  La Subpieza soldada4 contiene la repetición y las instancias tres y cinco.  |
En el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en Lista de cortes  y haga clic en Opciones de ordenación de la lista de cortes. En el PropertyManager, seleccione Recopilar sólidos idénticos. En Caras/Operaciones para excluir, seleccione las funciones Cortar-Extruir1 y Redondeo1 y, a continuación, haga clic en  . |
| Esta ilustración muestra la estructura de la Lista de cortes después de ordenar.
Los sólidos de matriz ahora son idénticos. Sin embargo, la ordenación mantiene la estructura de la carpeta de subpiezas soldadas. Los sólidos se comparan y se ordenan en sus respectivas carpetas de subpiezas soldadas.  |
