Cotas en cadena

Puede crear una cadena de cotas asociadas que miden de una operación a la siguiente.

Puede crear cotas en cadena en dibujos y en croquis en piezas y ensamblajes. Las cotas en cadena son cotas de referencia conducidas por la geometría. Sus valores no se pueden cambiar ni utilizar para conducir el modelo.

Al crear cotas en cadena, la primera selección define la arista inicial de la cadena. Las selecciones posteriores se miden de una selección a la siguiente. Puede seleccionar elementos como aristas, vértices, círculos y puntos medios.

Creación de cotas en cadena

Para crear cotas en cadena, haga lo siguiente:

  1. Haga clic en Cota en cadena (barra de herramientas Cotas/Relaciones), o en Herramientas > Cotas > Cadena.

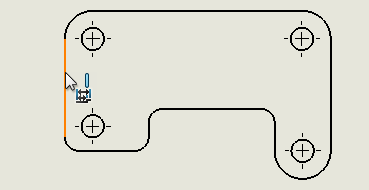

  2. Seleccione la arista inicial.

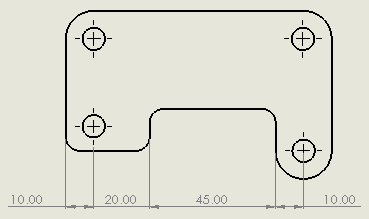

  3. Haga clic en las operaciones que desee agregar al conjunto de cadenas.


Adición de cotas a cotas en cadena existentes

Para agregar manualmente una cota global a un conjunto de cotas en cadena:

  • Haga clic con el botón derecho en cualquiera de las cotas en el conjunto y haga clic en Agregar total.

Para agregar más cotas a un conjunto de cotas en cadena:

  • Haga clic con el botón derecho del ratón en cualquier cota del conjunto, a continuación, en Agregar a cadena y, finalmente, seleccione otros elementos para agregar a la cadena.
Puede eliminar una cota de un conjunto de cotas en cadena. Las cotas circundantes se ajustan automáticamente para evitar separaciones en la cadena.

Para automatizar algunas acciones más habituales de las cotas de la cadena:

  1. Haga clic en Herramientas > Opciones > Propiedades de documento > Cotas > Lineal.
  2. En Cota en cadena, seleccione las opciones:
    Opción Descripción
    Agregar cota total a las cotas en cadena Se agrega de forma automática una cota general al crear un conjunto de cotas en cadena.
    Agregar cota de referencia final (Disponible si se selecciona Agregar cota total a las cotas en cadena). Se agrega de forma automática una cota de referencia final al crear un conjunto de cotas en cadena.

Conversión de cotas de línea base y de cadena

Puede convertir cotas de línea base en cotas de cadena y viceversa.

Para convertir una cota en cadena a una cota de línea base:

  • Haga clic con el botón derecho en cualquiera de las cotas en el conjunto y, a continuación, haga clic en Convertir a base.

Para convertir una cota de línea base a una cota en cadena:

  • Haga clic con el botón derecho en cualquiera de las cotas en el conjunto y, a continuación, haga clic en Convertir a cadena.

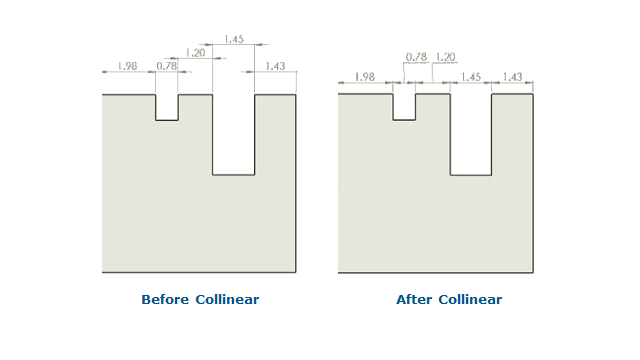

Mantenimiento de cotas en cadena colineales

Puede asegurarse de que las cotas en cadena permanezcan colineales incluso con espacio limitado.

Cuando el texto de las cotas y las flechas se superponen, puede seleccionar opciones para obtener el mejor ajuste.

Para mantener las cotas en cadena colineales cuando el texto de las cotas se superpone:
  1. Haga clic en Herramientas > Opciones > Propiedades de documento > Cotas > Lineal.
  2. En Cota en cadena, seleccione Con espacio limitado, compensar texto automáticamente.
    Para los estándares ISO y ANSI, esta opción está seleccionada de forma predeterminada.
Para mantener las cotas en cadena colineales cuando las flechas se superponen:
  1. Haga clic en Herramientas > Opciones > Propiedades de documento > Cotas > Lineal.
  2. En Cota en cadena, seleccione Sustituir la terminación de la flecha automáticamente cuando se superponga con: y especifique una opción.
    • Puntos. Reemplaza las flechas con puntos .
    • Ranuras oblicuas. Reemplaza las flechas con ranuras oblicuas .
      Para el estándar ISO, esta opción está seleccionada de forma predeterminada.
