Este símbolo agrega tolerancias geométricas a piezas y dibujos mediante tramas de control de operación. El software SOLIDWORKS admite las pautas de tolerancia ASME Y14.5-2009 Geométrica y Posición real.

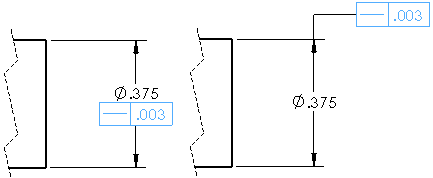

- Se pueden colocar símbolos de tolerancia geométrica, con o sin líneas indicativas, en cualquier lugar en un croquis, pieza, ensamblaje o dibujo, y se pueden asociar símbolos en cualquier lugar en una línea de cota.
- Varios cuadros de diálogo Propiedades para los símbolos de tolerancia geométrica ofrecen selecciones en función del símbolo elegido. Sólo están disponibles los atributos que son adecuados para el símbolo seleccionado.
- Un símbolo de tolerancia geométrica puede tener un número indeterminado de marcos.
- El cursor cambia a
cuando se encuentra sobre un símbolo de tolerancia geométrica.
- Puede agregar múltiples símbolos sin cerrar el cuadro de diálogo.
- Pueden visualizarse varias líneas indicativas. Vídeo: Múltiples líneas indicativas
- Puede agregar más líneas indicativas a un símbolo existente manteniendo presionada la tecla Ctrl y arrastrando un punto de asociación de línea indicativa.
- Para editar un símbolo existente, seleccione el símbolo.
- Cuando arrastra la línea indicativa de un símbolo de tolerancia geométrica fuera de las aristas de un modelo, se crean líneas de cota automáticamente.
